Adjusting Unloading Auger Drive Chain

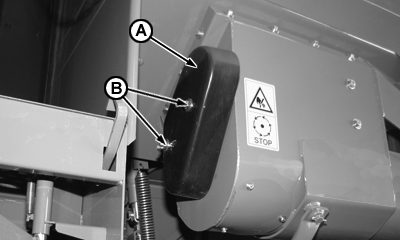

Remove drive shield (A) by taking out wing nuts (B).

The grain unloading auger is driven by means of chain (C). Adjust tension of chain (C) by means of idler sprocket (D) through nuts (E). Put drive shield back in its place.


A-Drive Shield
B-Wing nut
C-Chain
D-Idler sprocket
E-Nuts

CQ248100
CQ248110

AG,CO03622,2153 -19-17AUG05-1/1
