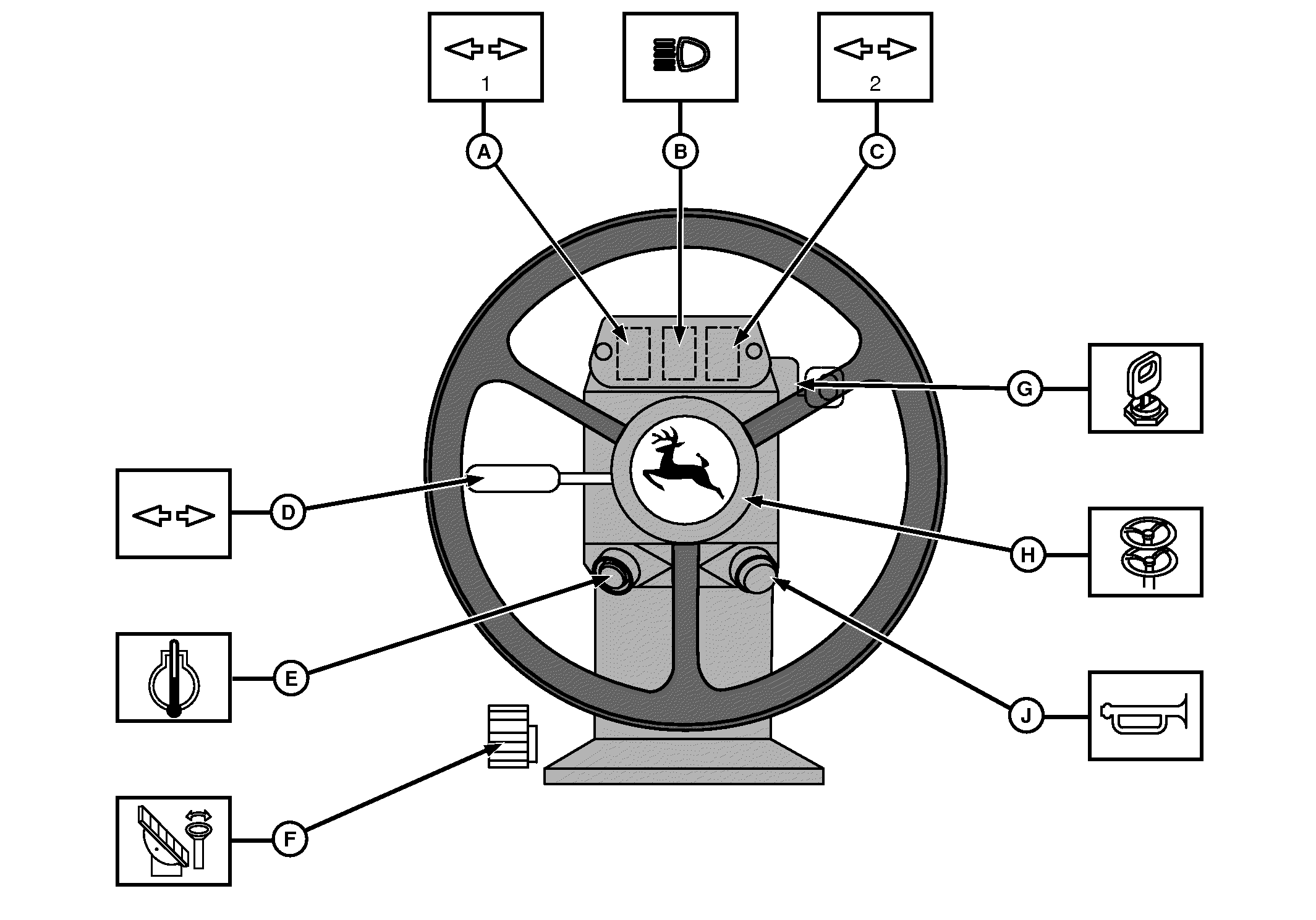

Coluna de Direção

CQ244750-UN-29JUL05

A - Luz indicadora do pisca direcional

B - Luz indicadora da luz alta

C - Luz indicadora do pisca direcional (carro de transporte da plataforma)

D - Interruptor do pisca direcional

E - Não usado

F - Pedal do ajuste horizontal da coluna da direção

G - Chave de partida

H - Cubo do volante

J - Botão da buzina

A luz indicadora do pisca direcional (A) avisa ao operador de que uma das lâmpadas do pisca direcional da colheitadeira está queimada. Este indicador monitora duas lâmpadas de 21 W e quando uma delas está queimada, este indicador não acende mais.

A luz indicadora do pisca direcional (C) do carro de transporte avisa ao operador de que uma das lâmpadas do pisca direcional da colheitadeira ou reboque está queimada. Este indicador monitora três lâmpadas de 21 W e quando uma delas está queimada, este indicador não acende mais, porém, o indicador (A) continua ligado enquanto que duas lâmpadas do sistema do pisca estiverem funcionando.
