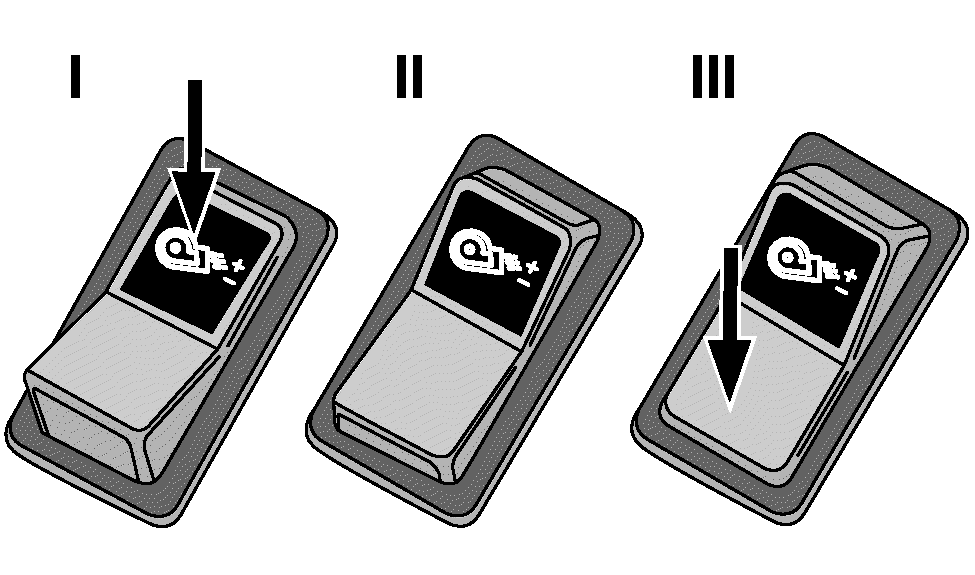

Interruptor da Rotação do Ventilador

CQ245080-UN-29JUL05

I - Aumento da rotação do ventilador

II - Desligado

III - Redução da rotação do ventilador

A rotação do ventilador poderá ser aumentada ou diminuída ao pressionar o interruptor de acordo com a ilustração. Para esta operação é necessário que o motor esteja em rotação máxima, a trilha funcionando e a chave de segurança ligada.

A rotação real do ventilador aparece no display do monitor INFO-TRAK™.

O ajuste dos limites máximo e mínimo da rotação do ventilador é controlado eletronicamente somente pela medição da rotação do ventilador (limites: 530 rpm à 1150 rpm).

O aumento da rotação é bloqueado nos seguintes casos:

• Quando o ventilador atingir rotação máxima (1150 rpm).
• Quando a rotação não aumentar por mais de 3 segundos na faixa de 900 a 1150 rpm.

Esta função é desbloqueada somente quando for acionada a função para diminuir a rotação por no mínimo 10 segundos ou quando a rotação atingir 900 rpm. Ao desbloquear, o alarme interno da cabine soa na prioridade 9 (um pulso).

A redução da rotação é bloqueada nos seguintes casos:

• Quando o ventilador atingir rotação mínima (530 rpm).
• Quando a rotação não diminuir por mais de 6 segundos na faixa de 650 a 530 rpm.

Esta função é desbloqueada somente quando for acionada a função para aumentar a rotação por no mínimo 10 segundos ou quando a rotação atingir 650 rpm. Ao desbloquear, o alarme interno da cabine soa na prioridade 9 (um pulso).

Normalmente a variação da rotação do ventilador é mais lenta do que os outros variadores por ter o acionamento elétrico e não hidráulico.

O alarme interno da cabine soa na prioridade 8 (2 pulsos) toda vez que a rotação do ventilador atingir as rotações limites.
