Procedimentos de Acesso ao Modo Diagnóstico da HCU

Para entrar no modo de diagnósticos

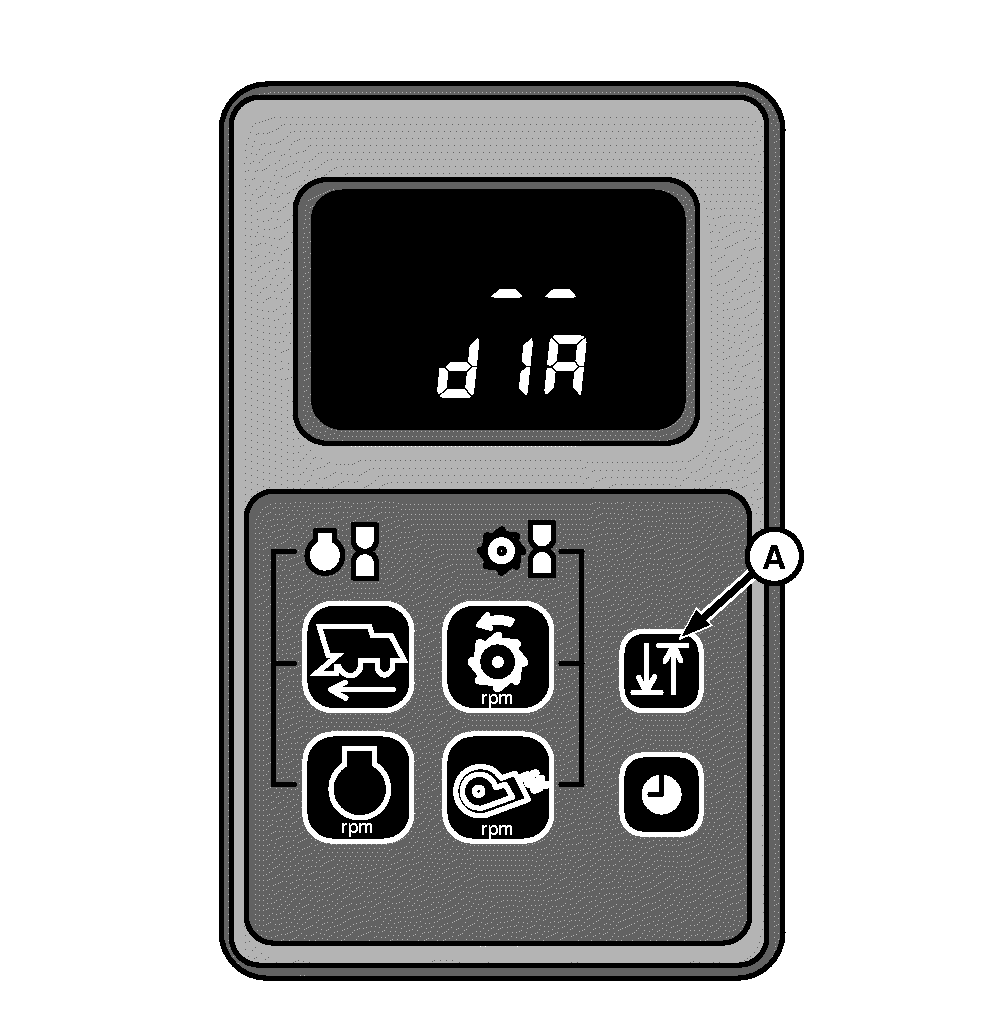

CQ258480-UN-02DEC05

CQ281914-UN-15AUG08

Pressione a tecla (A) e gire o botão de partida da posição (0) para a posição “II” ou colocando o motor em funcionamento.

O monitor exibirá “— — dIA” (diagnósticos).

Ao entrar no modo de diagnóstico, o alarme interno soa na prioridade 8 (dois pulsos).

Para acessar o modo de diagnóstico com a colheitadeira em operação pode-se utilizar a tecla de retorno ao corte (B) da alavanca de controle multifunções. Pressione a tecla (B) por 6 segundos e em seguida pressione a tecla (A).

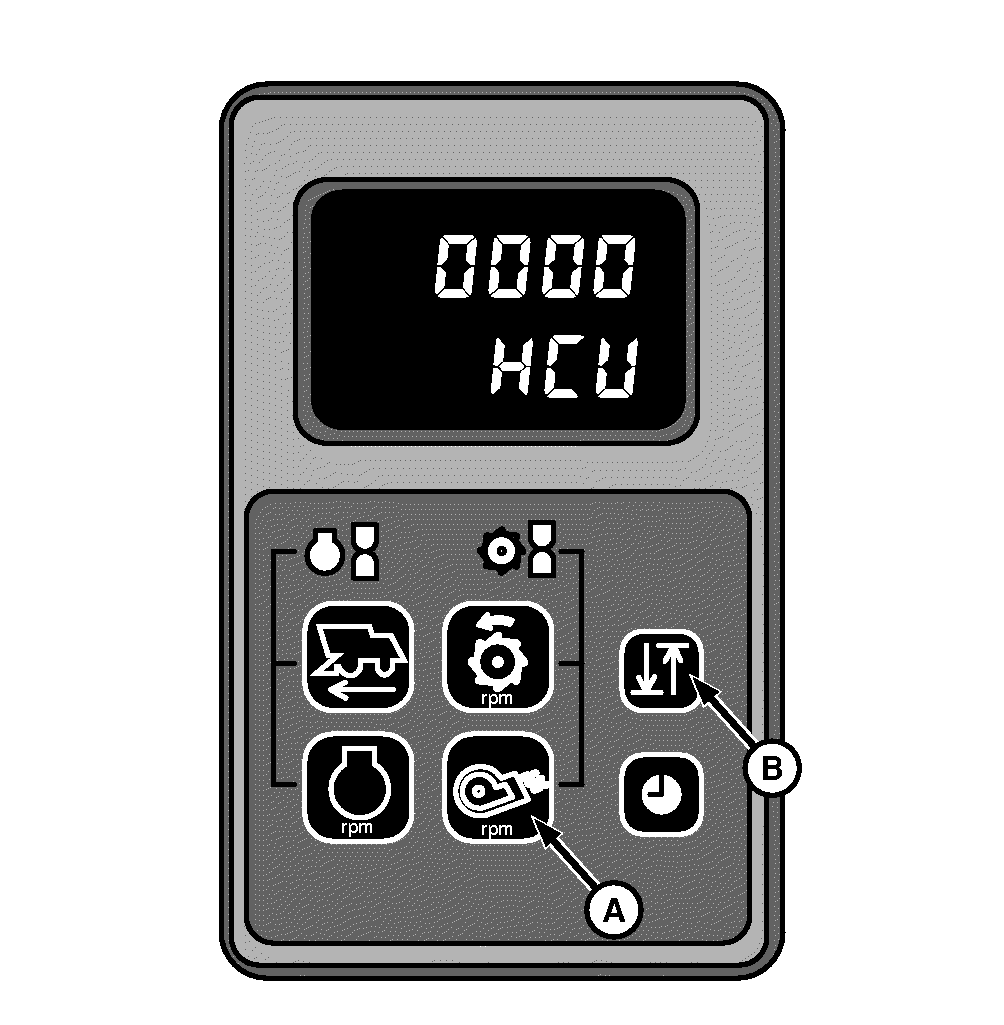

CQ281915-UN-18AUG08

CQ282034-UN-15DEC08

Pressione a tecla (A) para selecionar o modo HCU.

Pressione novamente a tecla (A) para selecionar o modo CCU.

Selecione o modo HCU. O monitor exibirá “0000 HCU”.

Pressione a tecla (B) para acessar os endereços.

A navegação pelos endereços pode ser feita pela tecla (B), somente de forma crescente. Outra maneira é através da tecla de ajuste da altura do molinete (C) que permite navegação crescente e decrescente.

NOTA: Para mudar de controladora, CCU para HCU, ou vice-versa, é necessário ir para o endereço “0000” e então pressionar a tecla enter (A).

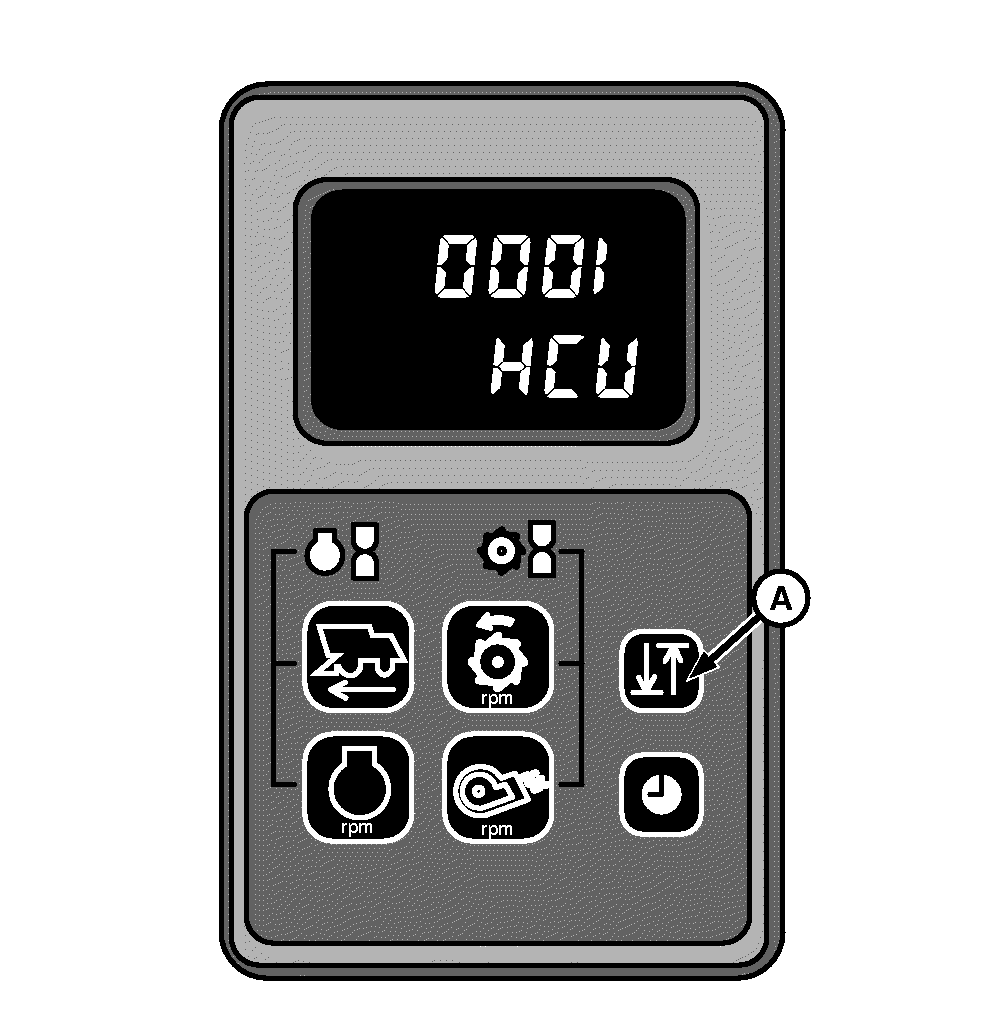

CQ281918-UN-18AUG08

Pressione a tecla (A) ou a tecla de subida/descida do molinete para acessar o endereço 0001 e demais endereços.

O monitor exibirá “0001 HCU”.

Para sair do modo de diagnósticos

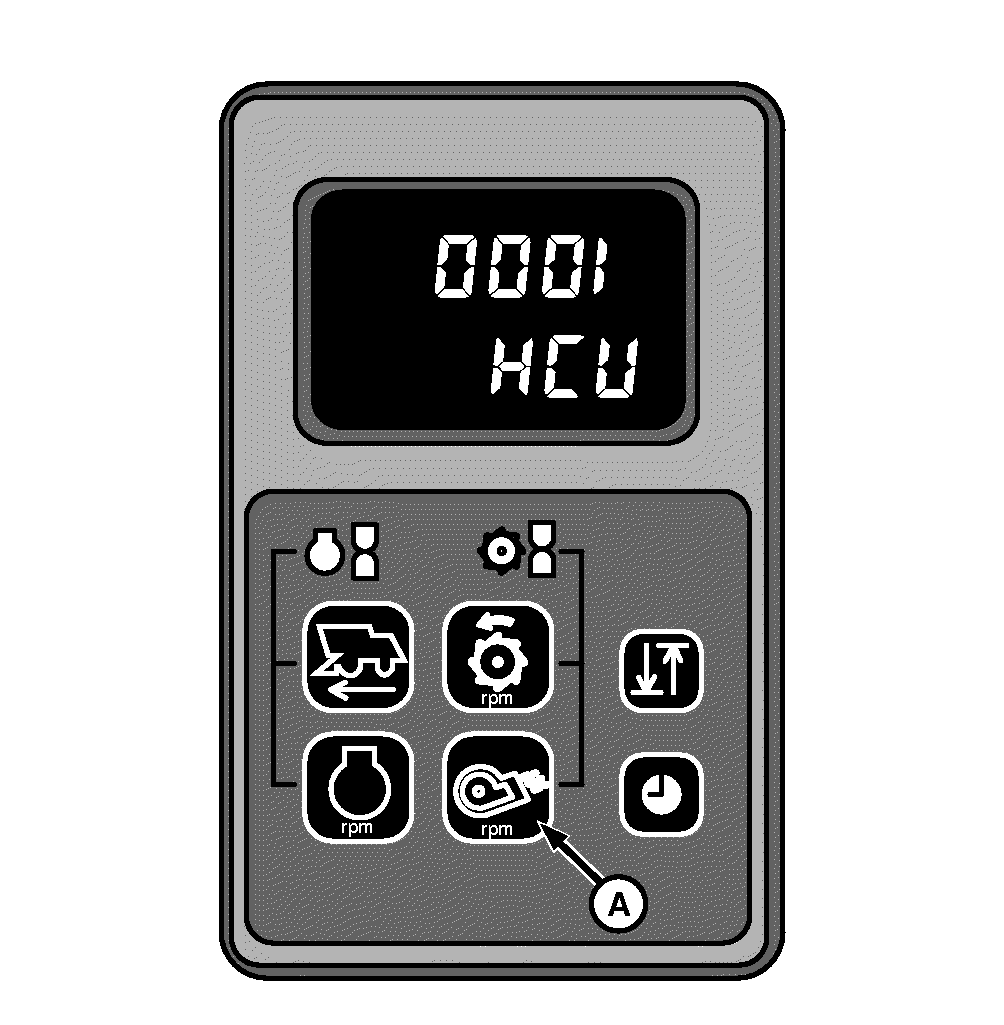

CQ281924-UN-18AUG08

Modo 1: Desligue e ligue a chave de partida.

Modo 2: Pressione a tecla do ventilador (A) por três segundos. Após isto a tela apaga por 0,5 segundos e soa o alarme na prioridade 8 (dois pulsos).
