Placa de Fusíveis e Relés

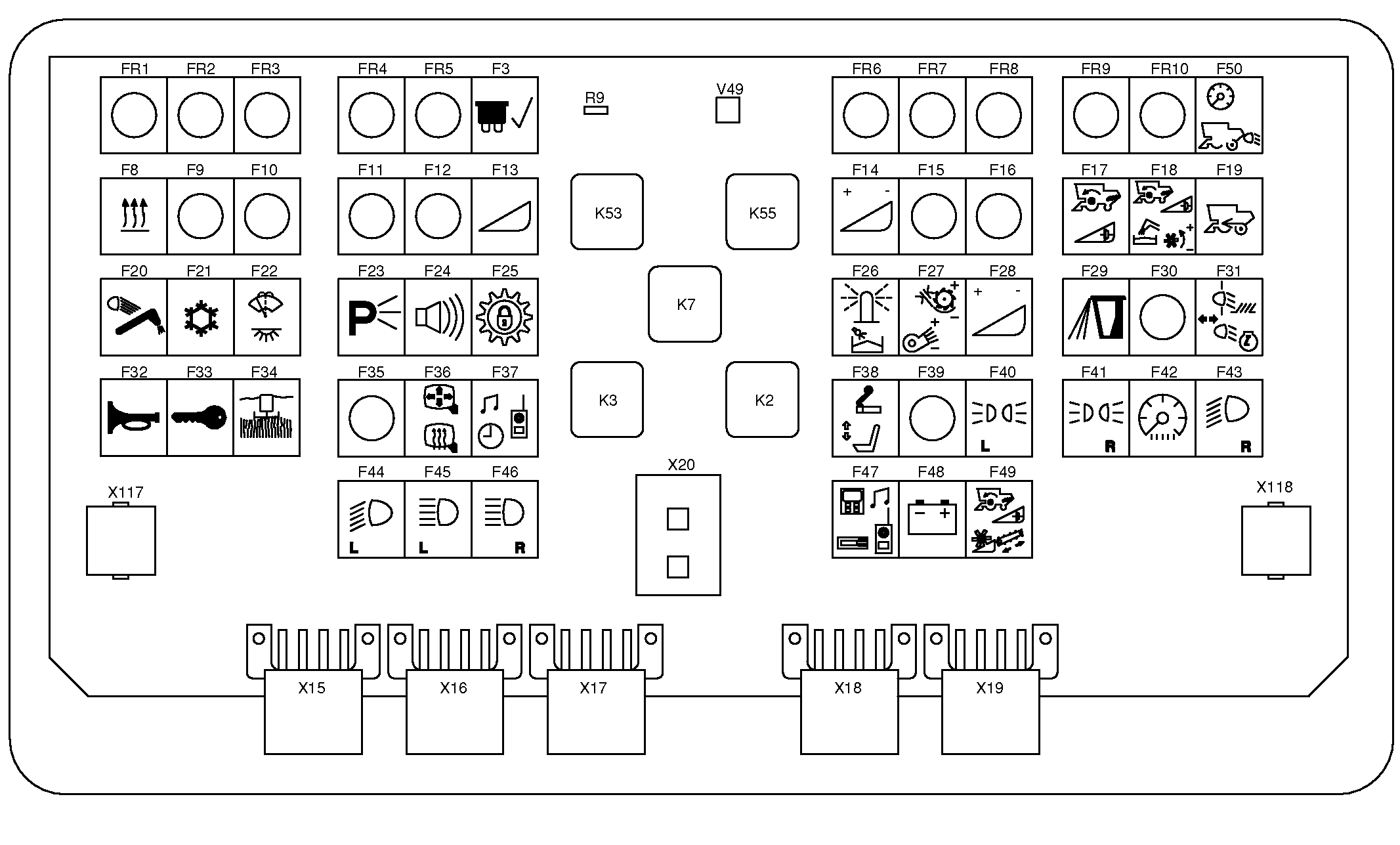

CQ291316-UN-22JUL11

F3 - Teste de Fusíveis

F8 - Fusível 7,5 A - Sistema de calefação

F13 - Fusível 7,5 A - Controle de funções da plataforma

F14 - Fusível 7,5 A - Alimentação da HCU

F17 - Fusível 7,5 A - Alimentação para o circuito da trilha

F18 - Fusível 30 A - Alimentação da CCU

F19 - Fusível 7,5 A - Tração traseira e picador de palha

F20 - Fusível 7,5 A - Faróis auxiliares e iluminação do tubo descarregador

F21 - Fusível 30 A - Ar condicionado

F22 - Fusível 15 A - Limpeza pára-brisas e iluminação interna da cabine

F23 - Fusível 15 A - Luz de parada

F24 - Fusível 7,5 A - Luz e alarme de ré

F25 - Fusível 30 A - Bloqueio do câmbio (não usado)

F26 - Fusível 15 A - Luzes giratórias

F27 - Fusível 30 A - Ajuste da trilha, ventilador e côncavo

F28 - Fusível 7,5 A - Alimentação da HCU

F29 - Fusível 30 A - Faróis de trabalho, teto da cabine

F31 - Fusível 15 A - Luzes das peneiras, motor e pisca direcional

F32 - Fusível 15 A - Buzina

F33 - Fusível 30 A - Chave de partida

F34 - Fusível 15 A - Interruptor de segurança

F36 - Fusível 7,5 A - Ajuste elétrico dos retrovisores (não usado)

F37 - Fusível 15 A - Rádio

F38 - Fusível 15 A - Tomada para acendedor de cigarros e compressor do assento

F40 - Fusível 7,5 A - Luzes de posição - lado esquerdo

F41 - Fusível 7,5 A - Luzes de posição - lado direito

F42 - Fusível 7,5 A - Alimentação do Infotrak, rádio, pisca alerta e luzes de interruptores

F43 - Fusível 7,5 A - Luz baixa, lado direito

F44 - Fusível 7,5 A - Luz baixa, lado esquerdo

F45 - Fusível 7,5 A - Luz alta lado esquerdo

F46 - Fusível 7,5 A - Luz alta lado direito

F47 - Fusível 7,5 A - Infotrak, hectarímetro e rádio

F48 - Fusível 7,5 A - Alternador D+

F49 - Fusível 7,5 A - Alimentação da CCU

F50 - Fusível 15 A - Luzes de ré, luzes indicadoras, alarme interno da cabine, monitor de diagnóstico do motor, indicadores e hectarímetro

FR1 - Fusível reserva

FR2 - Fusível reserva

FR3 - Fusível reserva

FR4 - Fusível reserva

FR5 - Fusível reserva

FR6 - Fusível reserva

FR7 - Fusível reserva

FR8 - Fusível reserva

FR9 - Fusível reserva

FR10 - Fusível reserva

K02 - Relé circuito de alimentação

K03 - Relé circuito de alimentação

K07 - Relé faróis de trabalho

K53 - Relé circuito de alimentação

K55 - Relé interruptor de segurança

X15 - Conector

X16 - Conector

X17 - Conector

X18 - Conector

X19 - Conector

X20 - Conector

X117 - Conector

X118 - Conector
