Adjust Cab Headlights

NOTE:

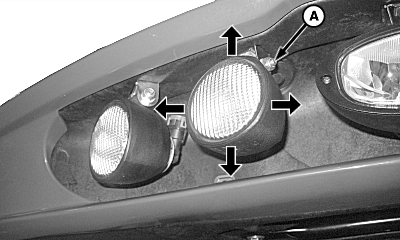

H96624
H96624-UN-25MAY10

A - Cap Screw

Light assemblies can be adjusted as needed to achieve correct lighting angles.

Vertical Adjustment: Loosen cap screw (A). Rotate light assembly up or down to desired position and tighten cap screw. Repeat on remaining lights as needed.

Horizontal Adjustment: Rotate light assembly left or right to desired position. Repeat on remaining lights as needed.

WM05597,0000EDD-19-20141209
