Adjust High Intensity Discharge (Xenon) Lights (If Equipped)

NOTE:

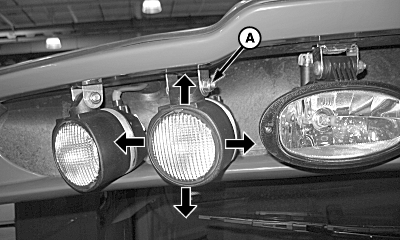

H96647
H96647-UN-27MAY10

A - Cap Screw

Light assemblies can be adjusted as needed to achieve correct lighting angles.

Vertical Adjustment: Loosen cap screw (A). Rotate light assembly up or down to desired position and tighten cap screw. Repeat on remaining lights as needed.

Horizontal Adjustment: Rotate light assembly left or right to desired position. Repeat on remaining lights as needed.

WM05597,0000EE1-19-20141209
