Primary Extractor Switches

NOTE:

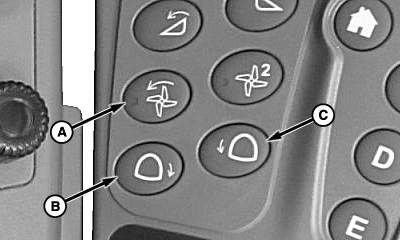

T8T1654
T8T1654-UN-25NOV14

A - Primary Extractor Engage Switch

B - Primary Extractor Hood Rotate Left Switch

C - Primary Extractor Hood Rotate Right Switch

Auxiliary functions switch must be turned on to engage primary extractor fan.

Press primary extractor engage switch (A) to turn ON primary extractor fan.

Press primary extractor hood rotate left or right switch (B and C) to rotate primary extractor to desired position.

WM05597,0001175-19-20141125
