Feeder House Side Shields

CAUTION:

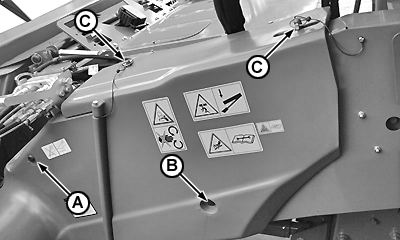

CQ290338
CQ290338-UN-03JUL14

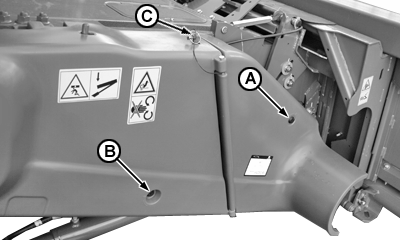

CQ290339
CQ290339-UN-03JUL14

A - Latch

B - Latch

C - Quick-Lock Pin

Raise feeder house, lower safety stop, shut OFF engine, set parking brake and remove key.

Feeder house shields have a front and rear shield. With a flat blade screwdriver turn latch (A) and swing front shield open for service.

With a flat blade screwdriver turn latch (B) and remove quick-lock pins (C) to remove rear shield.

DF67602,00002CB-19-20140703
