Chopper Belt—Replacing—Type B

CAUTION:

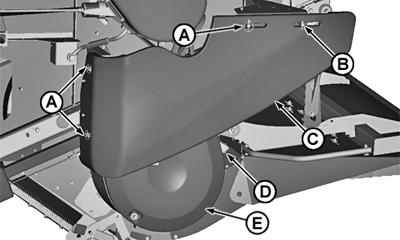

CQ290529
CQ290529-UN-18DEC14

A - Quick-Lock Pins

B - Cap Screw

C - Shield

D - Latch

E - Shield

Shut OFF engine, set parking brake and remove key.

NOTE: Chopper should be moved to middle position for easier belt installation.

NOTE: To release the cap screw (B) and latch (D), a tool is needed.

Remove quick-lock pins (A) and cap screw (B).

Remove shield (C).

Release latch (D) and rotate shield (E) to open.

NOTE:

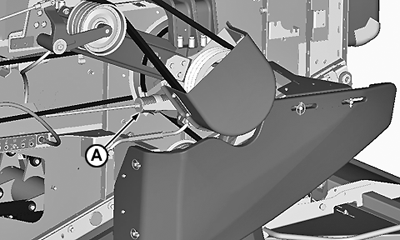

CQ290530
CQ290530-UN-18DEC14

A - Nut

Mark location of tensioner nuts before loosening to aid in reassembly.

Loose nut (A) to relieve belt tension.

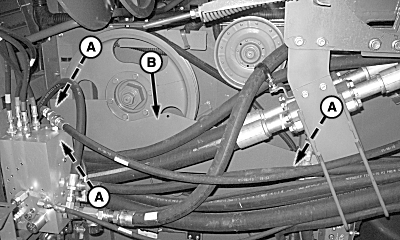

H96952
H96952-UN-17JUN10

A - Cap Screws

B - Shield

Remove cap screws (A) and shield (B).

H96953
H96953-UN-17JUN10

A - Nuts

B - Discharge Beater Belt

Loosen nuts (A) to relieve belt tension from discharge beater belt (B).

Loose discharge beater belt (B).

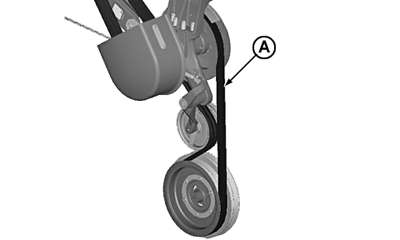

CQ290531
CQ290531-UN-18DEC14

Remove chopper drive belt (A).

Install replacement belt.

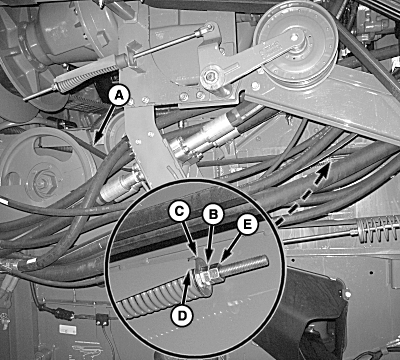

H96957
H96957-UN-18JUN10

A - Discharge Beater Belt

B - Nut

C - Washer

D - Gauge

E - Nut

Install discharge beater belt (A) onto sheave.

Tighten nut (B) until washer (C) is positioned between end of gauge (D) and bottom of step. Tighten lock nut (E).

H96952
H96952-UN-17JUN10

A - Cap Screws

B - Shield

Install shield (B) and retain with cap screws (A).

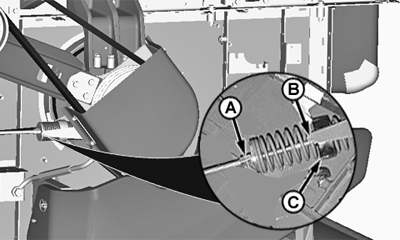

CQ290532
CQ290532-UN-18DEC14

Tighten nuts (A) until spring guide (B) is at end of gauge (C) as shown.

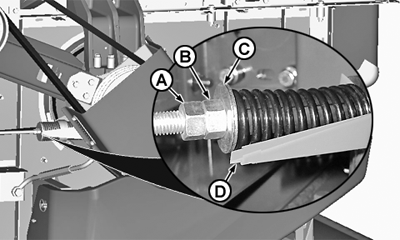

CQ290528
CQ290528-UN-18DEC14

A - Lock nut

B - Nut

C - Washer

D - Gauge

E - Lock Nut

Lower chopper completely to properly tension belt.

Tighten nut (B) until washer (C) is positioned between end of gauge (D) and bottom of step. Tighten lock nut (A).

Install shields.

DF67602,00003EA-19-20141218
