Chaffer and Sieve—Measuring


Louver Length

H89699
H89699-UN-21AUG07

A - Wire-To-Wire

Machines can be equipped with two different types of chaffer and sieves.

  • Deep-tooth chaffer and sieve.
  • General Purpose chaffer and sieve.

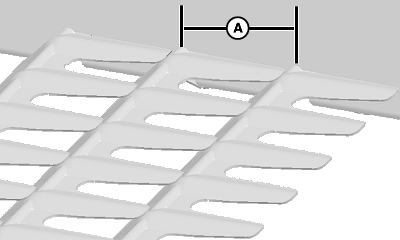

Proper way to measure chaffer and sieve louver length is from wire-to-wire (A) as shown. This can be used to determine if a deep-tooth or general purpose chaffer or sieve is installed.


Louver Clearance

NOTE:

H92974
H92974-UN-03OCT08

A - Louver-To-Louver

Always close chaffer/sieve louvers past desired set point and then open louvers to desired set point to remove play.

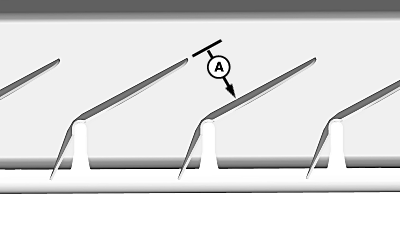

Proper way to measure chaffer and sieve clearance is from louver-to-louver (A) as shown. This can be used to determine if clearance on chaffer and sieve matches with setting shown on armrest display.
