Dual Zone Adjust Rear Chaffer—Adjusting

CAUTION:

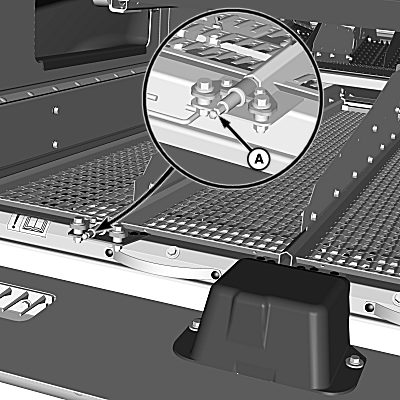

H112929
H112929-UN-11FEB15

A - Adjustment Linkage

Shut OFF engine, set park brake and remove key to help prevent accidental starting and personal injury.

Raise chopper/spreader assembly.

Turn adjustment linkage (A) clockwise to close chaffer and counterclockwise to open chaffer.

Close chaffer louvers past desired set point and then open louvers to desired set point to remove play.

NOTE: Refer to Crop Settings section for recommended Dual Zone Adjust Rear Chaffer settings.

Measure distance between louvers and verify setting.

SS43267,0000500-19-20150211
