Adjusting Take-Up Arm Compression Spring

1. Close gate and lower tension arm.

2. Loosen jam nuts (A).

3. Rotate spring until distance (B) is within specifications.

Specification

Spring -Distance 393 mm (15-1/2 in.)

4. Tighten jam nuts.

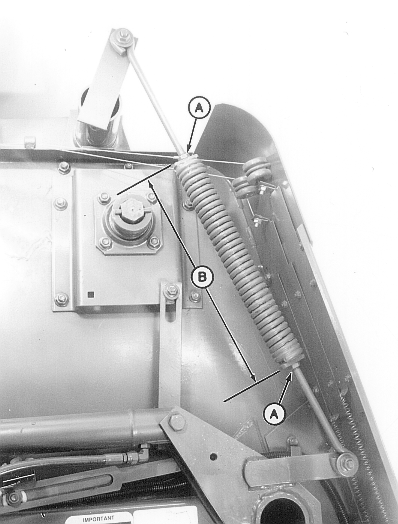

A-Jam Nuts
B-Distance

E40785

AG,OUO6077,1040 -19-08AUG00-1/1
