Desacople de la enfardadora del tractor

ATENCION: Para evitar las lesiones personales causadas por el movimiento inesperado de la máquina:

Estacionar la máquina en una superficie nivelada.

Aplicar el freno de estacionamiento del tractor y/o poner la transmisión en "Estacionamiento".

Desengranar la TDF.

Apagar el motor del tractor y sacar la llave.

1. Estacionar la enfardadora en una superficie nivelada, o bloquear ambas ruedas de la enfardadora para impedir que ésta ruede al soltarla del tractor.

2. Aplicar el freno de estacionamiento del tractor y/o poner la transmisión en estacionamiento.

3. Apagar el motor del tractor y sacar la llave.

AG,OUO6077,898 -63-08AUG00-1/4

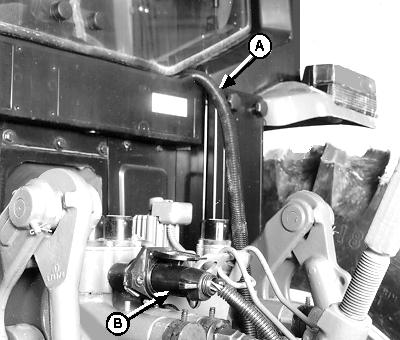

4. Desconectar el arnés de alambrado de la alarma de tamaño (A) del fardo y el enchufe de las luces de cola/advertencia (B).

5. Si lo tiene, desconectar el arnés de alambrado de la unidad eléctrica de control de envoltura con hilo.

6. Guardar los arneses de alambrado en la pértiga de la enfardadora.

A-Arnés de la alarma de tamaño del fardo
B-Enchufe de luces de cola/advertencia

AG,OUO6077,898 -63-08AUG00-2/4

ATENCION: Los fluidos a presión que escapan del sistema pueden tener tanta fuerza que penetran la piel, causando lesiones graves. Evitar el peligro aliviando la presión antes de desconectar las mangueras hidráulicas u otros conductos. Apretar las conexiones antes de aplicar presión. Para localizar una fuga de aceite hidráulico utilizar un pedazo de cartón que se pone sobre las conexiones. No acercar las manos y el cuerpo a una fuga de alta presión.

En caso de ocurrir un accidente, acudir al médico de inmediato. El fluido inyectado en la piel debe extraerse quirúrgicamente dentro de pocas horas de ocurrido, de lo contrario podría producirse gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado. Tal información puede obtenerse de Deere & Company Medical Department en Moline, Illinois, EE.UU.

Tractores John Deere serie 7000: Empujar el bloqueo de palanca de VCS hacia la derecha (bloqueo de transporte) antes de desconectar los accesorios para evitar el movimiento de los accesorios y la posibilidad de sufrir lesiones.

7. Empujar la palanca (A) hacia abajo para desconectar las mangueras hidráulicas de los receptáculos del tractor. Guardar las mangueras hidráulicas en la pértiga de la enfardadora.

8. Sacar el pasador de traba rápida, el pasador y el pedestal regulable de la posición de almacenamiento. Poner el pedestal regulable en la posición de apoyo de la pértiga. Sujetar con el pasador y el pasador de traba rápida. Girar la manivela para quitar el peso de la barra de tiro del tractor.

A-Palanca

AG,OUO6077,898 -63-08AUG00-3/4

ATENCION: Apagar el motor del tractor antes de desacoplar la línea de mando de la TDF. El enganche en ejes giratorios puede causar graves lesiones y hasta la muerte.

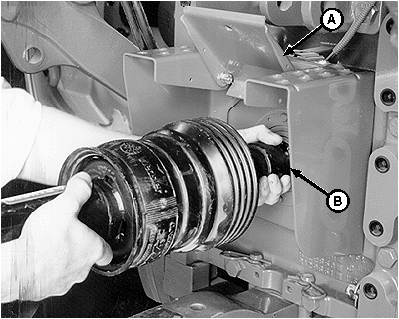

9. Levantar el escudo (A) de la TDF del tractor, si lo tiene.

10. Sostener la línea de mando y tirar hacia atrás el collar (B). Deslizar la línea de mando para quitarla del eje del tractor. Colocar la línea de mando en la manija del pedestal regulable.

11. Bajar el escudo de la TDF del tractor.

12. Desconectar la cadena de seguridad del tractor.

13. Sacar el pasador del enganche.

14. Conducir el tractor cuidadosamente para alejarlo de la enfardadora.

A-Escudo de TDF
B-Collar

AG,OUO6077,898 -63-08AUG00-4/4
