Ajuste de alineación de correas impulsoras de cuchillas (ambos lados)

IMPORTANTE: Si se experimentan problemas después de haber efectuado los ajustes, consultar al concesionario John Deere.

· La correa impulsora de cuchillas está alineada al salir de fábrica.

· Buscar daños en las poleas o en la polea tensora.

· Comprobar si existe tornillería suelta que sujeta la caja de mando de cuchillas y las poleas en posición.

· Si la correa no está alineada en la porción central de la polea impulsada en la caja del mando de la cuchilla:

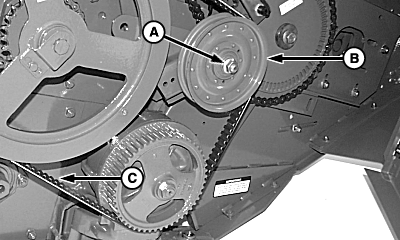

1. Quitar la tuerca (A) y la polea tensora (B).
2. Añadir o quitar arandelas como sea necesario detrás de la polea tensora para corregir la alineación de la correa.
3. Revisar que la correa (C) esté debidamente tensada. (Ver AJUSTE DE LA CORREA IMPULSORA DE CUCHILLA [AMBOS LADOS] en esta sección.)

A-Tuerca
B-Rueda tensora
C-Correa

OUO1011,00051B9 -63-14JUN06-1/1
