Revisión de tensión de correas impulsoras de cuchilla

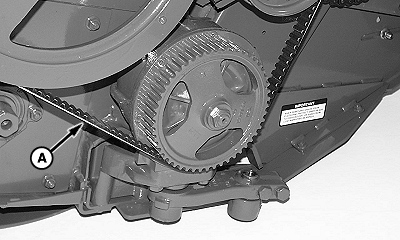

La correa impulsora de la cuchilla debe flexionarse de acuerdo a las especificaciones cuando se le aplica la fuerza especificada en el centro de su tramo (A).

Valor especificado

Correa impulsora de la cuchilla -Fuerza	88±9N	(20±2 lb fuerza)
Desviación	6 mm	(0.25 in.)

A-Centro del tramo de la correa

Se muestra el lado derecho

OUO1011,00051BF -63-06AUG01-1/1
