Rodaje inicial de plataforma de sinfín

causym ATENCION: Para evitar lesiones corporales, desengranar el mando de la plataforma y apagar la hileradora antes de inspeccionar la plataforma.

IMPORTANTE: Después del rodaje inicial, no hacer funcionar la máquina vacía por períodos prolongados para evitar el desgaste acelerado de la misma.

Para impedir que la máquina se dañe, hacer funcionar la hileradora al menos dos minutos antes de poner en marcha la plataforma.

1. Hacer funcionar la plataforma vacía a ralentí lento por aproximadamente cinco minutos.

a. Desengranar el mando de la plataforma y apagar la hileradora.

b. Inspeccionar la plataforma en busca de desgaste y de zonas que requieran ajuste.

IMPORTANTE: Dos áreas de cuidado particular son:

1. El ajuste entre la barra limpiadora y el sinfín.
2. Secciones de cuchillas o sujetadores calientes o decolorados.

2. Hacer funcionar la plataforma vacía a máxima aceleración por aproximadamente cinco minutos.

a. Desengranar el mando de la plataforma y apagar la hileradora.

b. Inspeccionar la plataforma en busca de desgaste y de zonas que requieran ajuste.

OUO1011,00051C0 -63-06AUG01-1/2

NOTA: Revisar la tornillería siguiente en ambos lados de la plataforma.

3. Después de ocho horas de trabajar en el campo, revisar el apriete de la tornillería siguiente:

  • Tuerca (A) del brazo impulsor de la cuchilla
  • Perno (B) del brazo impulsor de la cuchilla
  • Cinco pernos (C) de pieza fundida

Apretar al valor especificado.

Valor especificado

Tuerca del brazo impulsor de la cuchilla -Par de apriete 339 N·m (250 lb-ft)
Perno del brazo impulsor de la cuchilla -Par de apriete 271 N·m (200 lb-ft)
Perno de pieza fundida -Par de apriete 163 N·m (120 lb-ft)

4. Comprobar los espacios libres de los sujetadores de cuchilla. (Ver AJUSTE DE LOS SUJETADORES DE CUCHILLAS REGULARES y AJUSTE DE LOS SUJETADORES DE CUCHILLAS INATASCABLES en la sección Servicio.)

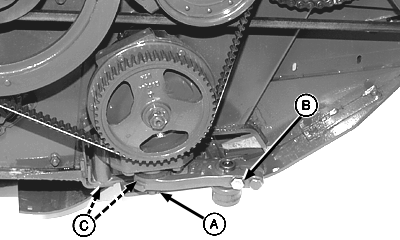

E44081

Lado derecho


A-Tuerca
B-Perno
C-Pernos (5)

OUO1011,00051C0 -63-06AUG01-2/2
