Almacenamiento de la cuchilla de la barra de corte

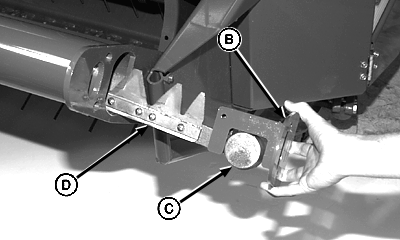

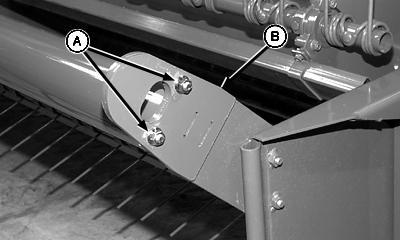

NOTA: En ambos extremos de la barra tumbadora hay espacio para almacenar cuchillas. Se recomienda almacenar la cuchilla del lado derecho de la barra de corte en el extremo derecho de la barra tumbadora y la cuchilla del lado izquierdo de la barra de corte en el extremo izquierdo de la barra tumbadora. 1. Quitar las tuercas embridadas (A), los pernos de cabeza embridada y la placa de almacenamiento (B) de cuchillas. IMPORTANTE: Comprobar que la tapa de plástico esté en su lugar en el cabezal de cuchillas (C) para evitar la entrada de basura en los cojinetes de agujas. 2. Colocar la cuchilla (D) de la barra de corte en la barra tumbadora, como se muestra. 3. Colocar la placa de almacenamiento (B) en el cabezal (C) de cuchillas, como se muestra. Empujar la cuchilla de la barra de corte dentro de la barra tumbadora. 4. Con la placa de almacenamiento en posición, instalar los pernos de cabeza embridada y las tuercas embridadas (A). Apretar las tuercas embridadas. |
|
ATENCION:
Para reducir el riesgo de lesiones, siempre usar guantes para manipular las cuchillas (D) de la barra de corte.
OUO1011,00051C3 -63-17APR06-1/1 |
