Ajuste de la posición del molinete con mando hidráulico

IMPORTANTE: La deflexión especificada de 6-8 mm (3/16-5/16 in.) en el punto medio del tramo de la cadena impulsora (A) del molinete debe mantenerse en todo momento.

Cualquier ajuste hacia adelante del molinete puede requerir la adición de eslabones enteros/medios eslabones a la cadena (A).

Si el molinete se desplaza hacia atrás, puede ser necesario quitar eslabones enteros y añadir un medio eslabón a la cadena (A).

Después de poner el molinete en la posición deseada, revisar la deflexión en el punto medio del tramo de la cadena impulsora.

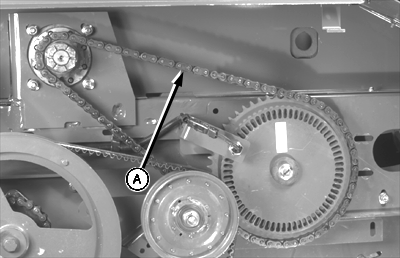

A-Cadena

OUO1011,00051C5 -63-14JUN06-1/1
