Ajuste del sensor magnético de velocidad de molinete

IMPORTANTE: El extremo del sensor magnético (B) debe quedar sobre el centro de las ranuras (H) del disco.

Puede ser necesario ajustar la posición de la escuadra (C).

El extremo del sensor magnético (B) debe estar entre 1 y 3 mm (0.039-0.118 in.) del disco ranurado. Usar un pedazo de cartón (E) como espaciador para ayudar a fijar esta distancia.

1. Aflojar las contratuercas (A) y (D).

2. Colocar un pedazo de cartón (E) de 2 mm (3/32 in.) de espesor entre el ángulo magnético y el disco ranurado.

3. Ajustar las contratuercas (A) y (D) que sujetan el sensor magnético en su posición. Quitar el pedazo de cartón (E).

4. Usar un calibrador para comprobar el espacio libre entre el sensor magnético y el disco ranurado. Ajustar según se requiera.

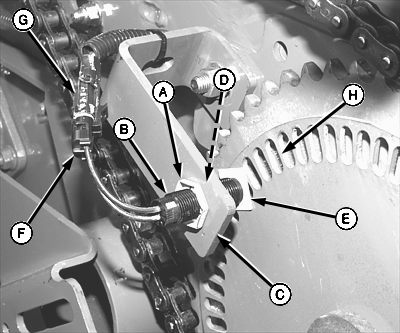

A-Tuerca de bloqueo
B-Sensor magnético
C-Escuadra
D-Tuerca de bloqueo
E-Espaciador de 2 mm (3/32 in.)
F-Enchufe
G-Grupo de cables
H-Ranura
