Ajuste de patines reguladores

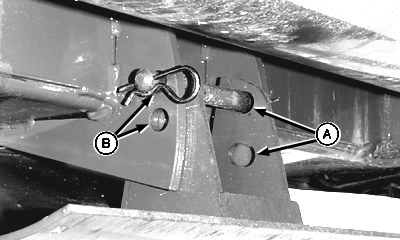

NOTA: El agujero inferior en la zapata reguladora y el agujero superior en la escuadra no pueden usarse juntos. El patín regulador tiene dos agujeros (A) y la escuadra de la plataforma tiene dos agujeros (B) que permiten seleccionar tres ajustes de altura. Las posiciones de ajuste pueden variarse 13 mm (1/2 in.) si se selecciona una combinación diferente de agujeros en el patín regulador y en la escuadra.

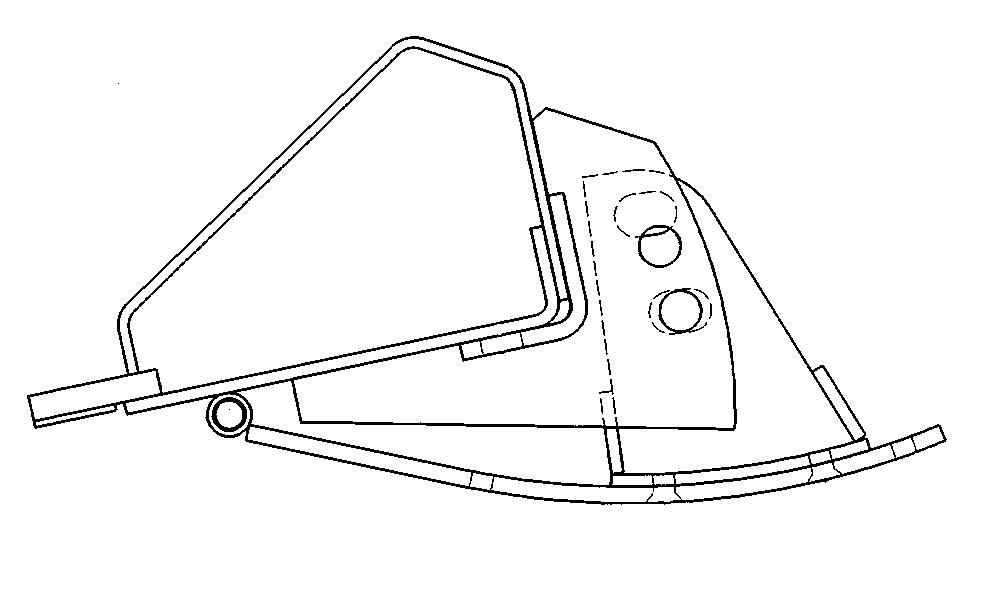

ALTURA MÍNIMA
(AJUSTE DE FÁBRICA)
:

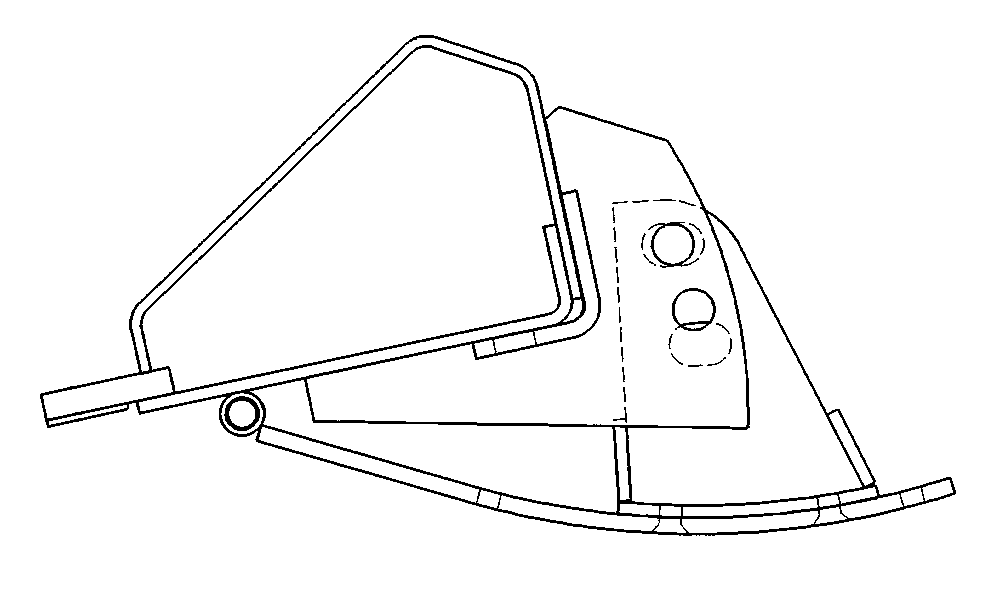

POSICION CENTRAL
:

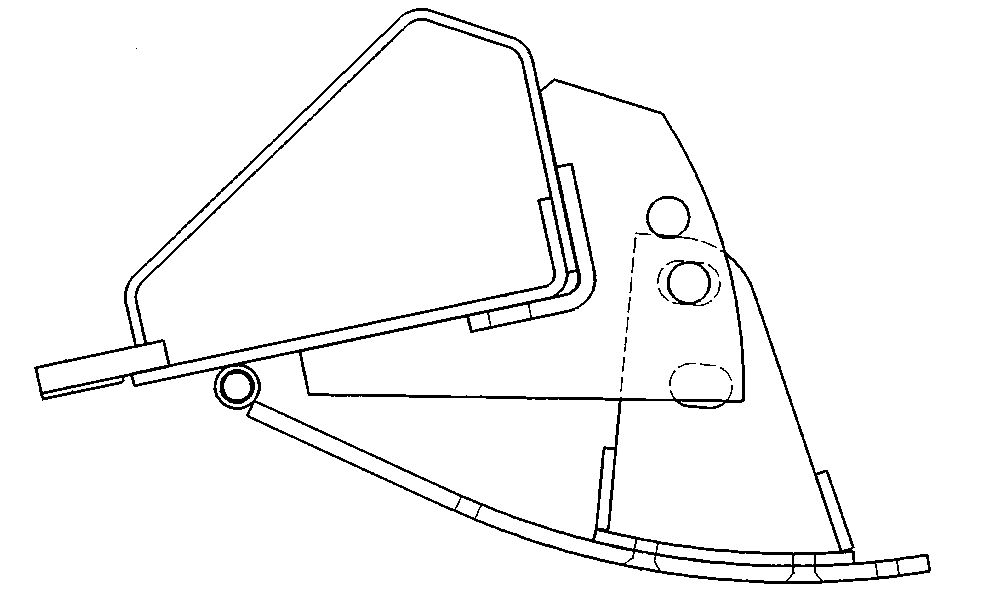

ALTURA MAXIMA
:
|
|
ATENCION:
Engranar la palanca de bloqueo de elevación antes de trabajar en la plataforma. De lo contrario, se corre el riesgo de sufrir lesiones o dañar la máquina.
