Ajuste de barra tumbadora

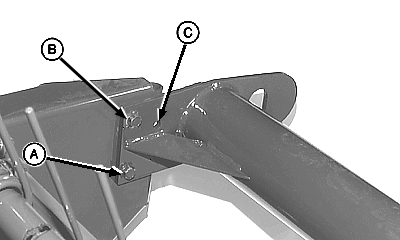

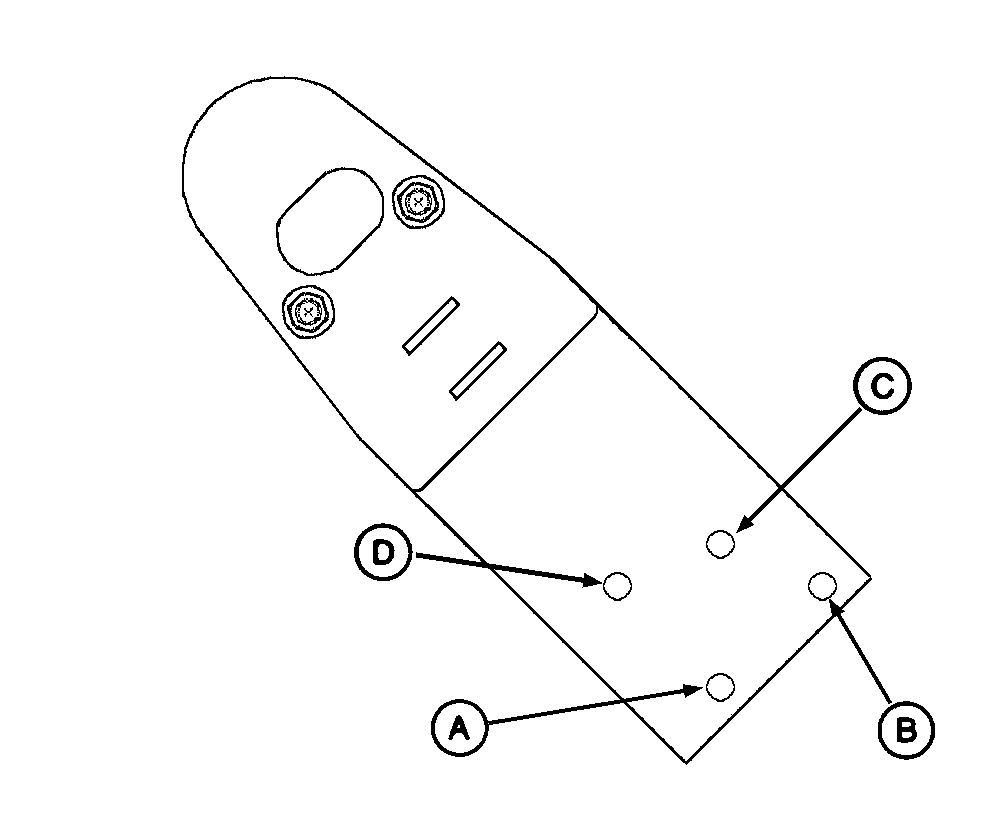

NOTA: La barra tumbadora se envía de fábrica en la posición ilustrada. La posición recomendada para la barra tumbadora es de 45 grados sobre la horizontal. El agujero (C) coloca la barra tumbadora a 45 grados sobre la horizontal. En cultivos altos puede ser necesario ajustar la barra tumbadora 90 grados sobre la horizontal. El agujero (D) coloca la barra tumbadora a 90 grados sobre la horizontal. EN AMBOS LADOS DE LA PLATAFORMA : 1. Aflojar el perno de cabeza embridada del agujero de articulación (A).2. Sacar el perno de cabeza embridada del agujero de ajuste (B). 3. Instalar el perno de cabeza embridada superior y apretarlo. 4. Apretar el perno de cabeza embridada en el agujero de pivote (A). |
|
ATENCION:
La barra tumbadora es pesada; no sacar el perno de cabeza embridada del agujero de pivote (A). Es necesario quitar la tornillería de ambos lados de la barra tumbadora para ajustar su posición. Apoyar la barra tumbadora en un soporte o solicitar la ayuda de otra persona para ajustar la posición de la barra tumbadora.
OUO1011,00051DB -63-17APR06-1/1 |
