Transmisión hidráulica del molinete
Principio de funcionamiento del molinete hidráulico
El mando de molinete hidráulico permite variar la velocidad del molinete, dependiendo de la cosecha y de las condiciones, mientras se mantiene una velocidad de avance constante.
-
El eje de sinfín superior (A) impulsa la bomba hidráulica (B).
-
La bomba hidráulica (B) impulsa el motor hidráulico (C), el cual a su vez impulsa la rueda dentada (D) que hace girar el molinete.
-
El sensor (E) de velocidad del molinete envía una señal de velocidad al monitor en el poste de la hileradora.
|

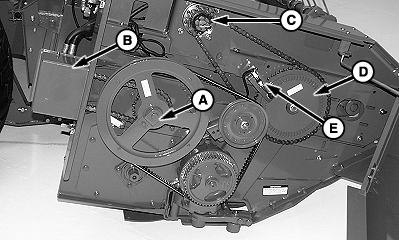

Transmisión hidráulica del molinete
A-Eje de sinfín superior
B-Bomba hidráulica
C-Motor hidráulico
D-Rueda dentada impulsora de molinete
E-Sensor de velocidad del molinete
|
