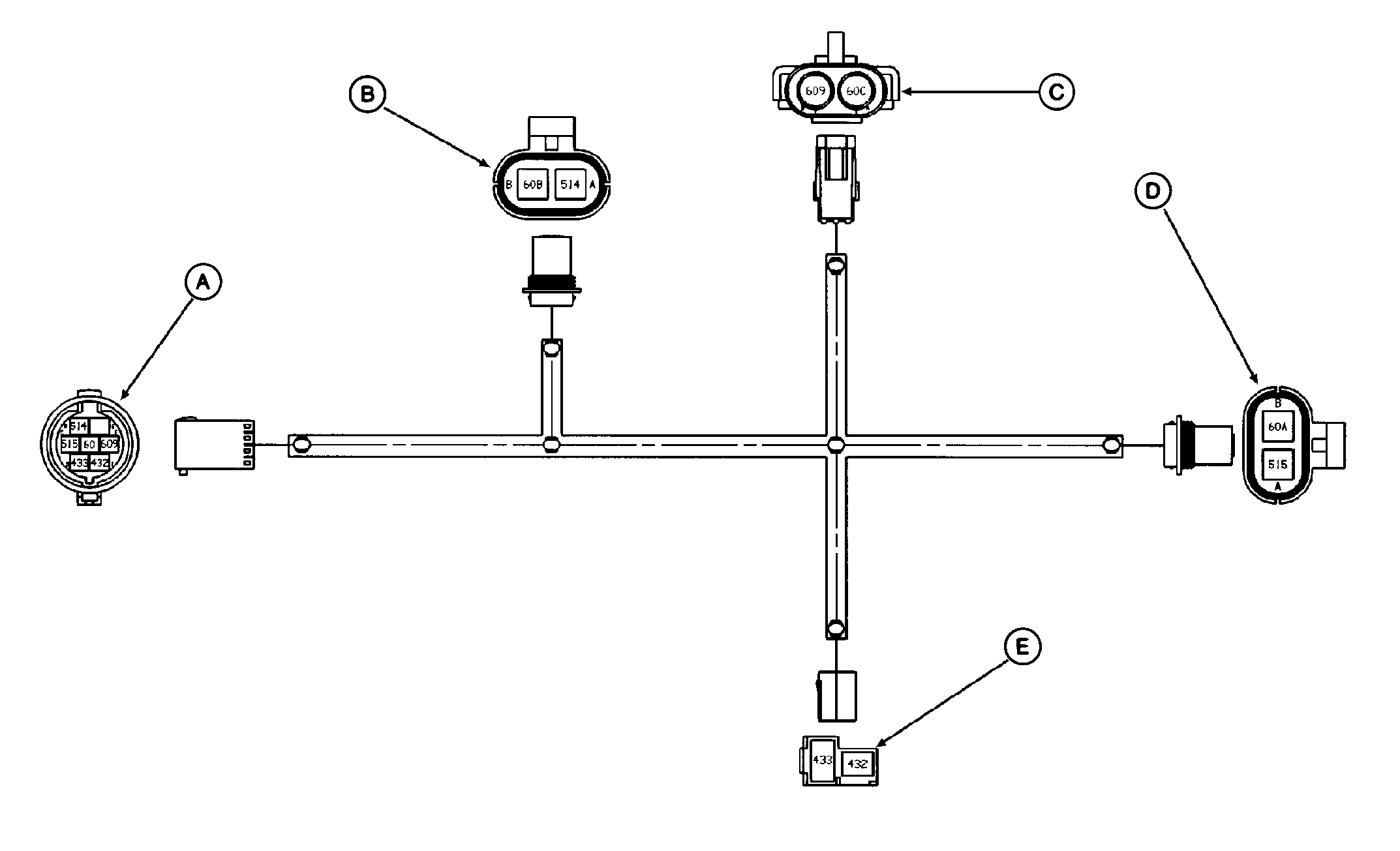

OME131836: Plataforma de sinfín 896 con acondicionador de heno de 14 ft, 16 ft, 18 ft, Block File: OUO1011_00051FB_63

A-Enchufe X14, al grupo de cables principal del chasis de la hileradora
B-Enchufe X92, a luz de advertencia/viraje derecha de plataforma

C-Enchufe X45, al sensor de velocidad del molinete (si lo tiene)

D-Enchufe X93, a luz de advertencia/viraje izquierda de plataforma

E-Enchufe X62, al accionador de velocidad del molinete (si lo tiene)

X14 Enchufe
Terminal	Circuito	Función	Color del cable
A	60	Conexión a masa	negro
B	514	Luces de advertencia/ viraje derechas	marrón
C	515	Luces de advertencia/ viraje izquierdas	marrón
D	433	Velocidad del molinete (-)	verde claro
E	432	Velocidad del molinete (+)	verde claro
F	609	Sensor de velocidad del recogedor magnético	verde oscuro

Enchufe X92
Terminal	Circuito	Función	Color del cable
A	514	Luces de advertencia/ viraje derechas	marrón
B	60B	Conexión a masa	negro

Enchufe X45
Terminal	Circuito	Función	Color del cable
A	60C	Conexión a masa	negro
B	609	Sensor de velocidad del recogedor magnético	verde oscuro

OUO1011,00051FB -63-14JUN06-1/2

Enchufe X93
Terminal	Circuito	Función	Color del cable
A	515	Luces de advertencia/ viraje izquierdas	marrón
B	60A	Conexión a masa	negro

OUO1011,00051FB -63-14JUN06-2/2
