Ajuste de la cadena del molinete (mando mecánico)

IMPORTANTE: Debido a la carga de torsión considerable impuesta sobre los tornillos que sujetan en posición las ruedas dentadas impulsora e impulsada y las poleas, es necesario fijar el molinete. Para evitar dañar el tubo del molinete o las barras de púas, no usar una barra metálica ni un tubo para sostener el molinete. Usar únicamente una tabla de 2 x 6 x 42 in. (A).

NOTA: La puerta y la protección delantera se han retirado para mayor claridad en la ilustración solamente.

2. En el lado derecho del molinete, colocar una tabla de 2 x 6 x 42 in. (A) sobre el tubo del molinete, junto a la cruceta derecha (B), debajo de un tubo de púa, permitiendo que se apoye debajo del sinfín inferior en la deslizadera como se muestra.

NOTA: Usar un casquillo de 6 puntas de 24 mm para sacar e instalar el tornillo (C) que sujeta en posición la polea impulsora del molinete.

3. Aflojar el tornillo (C) de la polea impulsada del molinete.

IMPORTANTE: Para evitar dañar la máquina, si se pierde o se daña la arandela especial que se coloca entre el tornillo y la polea impulsora del molinete, sustituirla por la pieza correcta obtenida a través del concesionario John Deere.

4. Retirar la correa impulsora y la polea impulsada del molinete.

A-Tabla de 2 x 6 x 42 in.
B-Cruceta derecha

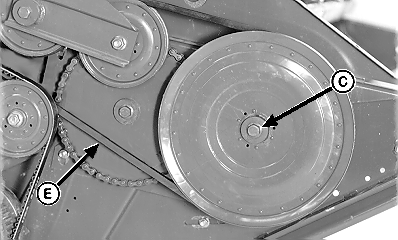

C-Tornillo cab. hex.

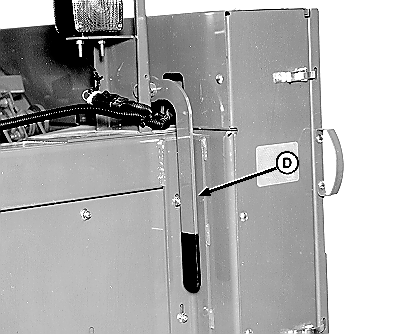

D-Palanca de ajuste
E-Correa impulsora del molinete

OUO1011,0005201 -63-26JUL06-1/2

NOTA: Sujetar la rueda dentada impulsora (B) del molinete mientras se aflojan los cuatro tornillos de cabeza embridada (A).

La cadena deberá estar ligeramente tensa.

5. Aflojar los cuatro tornillos de cabeza embridada (A) y deslizar el conjunto del rodamiento hacia adelante para obtener la tensión correcta de la cadena.

6. Apretar los cuatro tornillos de cabeza embridada y comprobar que la tensión de la cadena impulsora (C) del molinete sea la correcta.

7. Invertir el orden de los pasos 1 al 4 e instalar la polea impulsada y la correa impulsora del molinete, tomando en cuenta lo siguiente:

• Instalar la polea en el molinete con el cubo de diámetro más grande hacia el lado exterior.
• Apretar el tornillo que sujeta la polea impulsada del molinete en su lugar de acuerdo a las especificaciones.

Valor especificado

• Ajustar la correa impulsora del molinete. (Ver AJUSTE DE LA CORREA IMPULSORA DEL MOLINETE, en esta sección.)

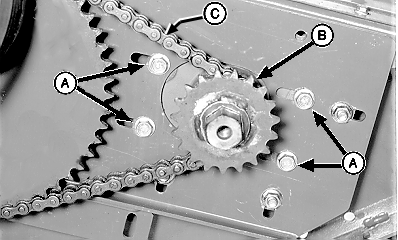

A-Tornillos de cabeza embridada (4)
B-Rueda dentada impulsora de molinete
C-Cadena impulsora de molinete
