Ajuste de la cadena del molinete (mando hidráulico)

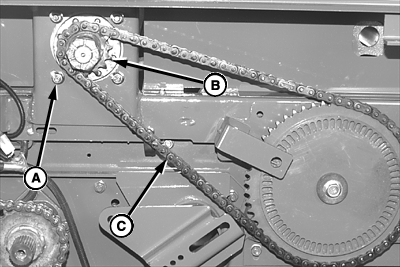

1. Aflojar los cuatro pernos (A) en el motor hidráulico (B).

2. Mover el motor hidráulico (B) hacia arriba y atrás hasta que la deflexión en la mitad del tramo (C) de la cadena esté dentro de las especificaciones.

Valor especificado

Cadena de molinete -Desviación

6-8mm

(3/16-5/16 in.)

3. Apretar los cuatro pernos (A) y revisar la flexión de la cadena en la mitad del tramo.

A-Tornillos (4)
B-Motor hidráulico
C-Mitad de tramo de cadena

OUO1011,0005202 -63-14JUN06-1/1
