OME131836: Plataforma de sinfín 896 con acondicionador de heno de 14 ft, 16 ft, 18 ft, Block File: OUO1011_0005203_63

Ajuste de cadena impulsora de bomba (mando hidráulico)

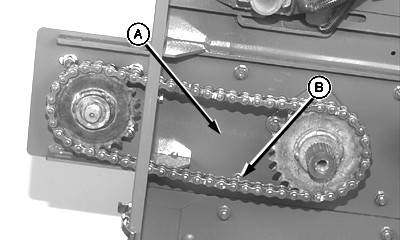

A-Placa de sinfín superior
B-Tuerca de brida
C-Escuadra
D-Tensor de las cadenas
E-Cadena
F-Espacio-10 mm (3/8 in.)

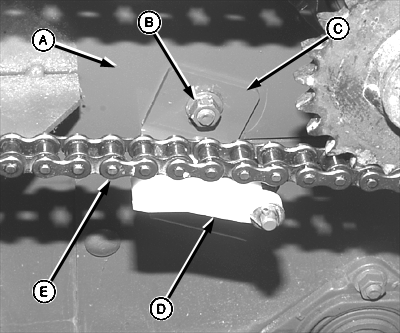

1. Aflojar la tuerca embridada (B) de la parte central inferior de la placa (A) de sinfín superior.

2. Colocar el tensor (D) de la cadena y la escuadra (C) como se muestra.

3. No apretar la tuerca embridada (B) por ahora.

IMPORTANTE: El tensor (D) de la cadena debe empujar hacia arriba contra la cadena impulsora (E). La deflexión hacia arriba de la cadena está dentro de las especificaciones.

Valor especificado

Cadena impulsora de la bomba -Desviación

3-6 mm

(0.116-1.236 in.)

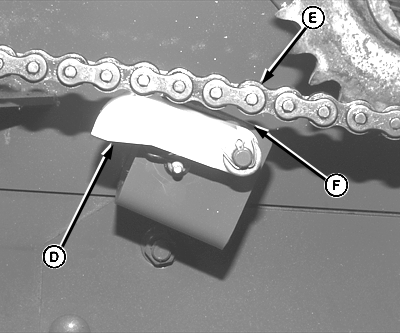

4. Colocar la escuadra y el tensor de la cadena de modo que quede un espacio de 10 mm (3/8 in.) (F) entre el extremo de pivote del tensor y la cadena (E) impulsora como se muestra.

5. Apretar la tuerca embridada (B).

OUO1011,0005203 -63-14JUN06-1/1
