Ajuste de correas impulsoras de cuchillas (ambos lados)

IMPORTANTE: No doblar la correa impulsora de cuchillas de forma pronunciada ni doblarla sobre sí misma. Los dobleces pronunciados pueden dañar los miembros interiores de la correa y causar su fallo prematuro.

No tensar la correa impulsora de cuchillas en exceso.

1. Aflojar la contratuerca (A).

2. Colocar un punzón o destornillador en el agujero (D) más cercano a la polea tensora (B).

3. Empujar contra la polea tensora para tensar la correa. Apretar la tuerca.

4. Comprobar la tensión de la correa. La correa impulsora debe flexionarse de acuerdo a las especificaciones cuando se le aplica la fuerza especificada en el centro de su tramo (C).

Valor especificado

Correa de transmisión -Fuerza 89±9N (20±2 lb fuerza)
Desviación 6 mm (0.25 in.)

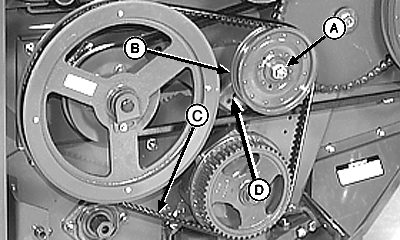

E39917

Se muestra el lado derecho


A-Tuerca
B-Rueda tensora
C-Centrar
D-Agujero

OUO1011,0005209 -63-14JUN06-1/1
