Ajuste de barras limpiadoras centrales respecto a sinfín inferior (opcional)

NOTA: El procedimiento para los rodillos de acero y de uretano es el mismo. Se muestran rodillos de uretano.

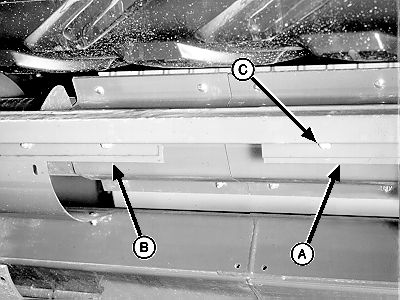

Hay dos barras limpiadoras centrales, la derecha (A) y la izquierda (B). Las ranuras de ajuste de las barras limpiadoras corren verticalmente y las ranuras de ajuste de las escuadras corren horizontalmente.

2. Apagar el motor y retirar la llave.

NOTA: Ajustar un lado cada vez. Aflojar las tuercas embridadas (C) lo suficiente para poder mover la barra limpiadora. Ajustar la barra limpiadora al sinfín y no a las paletas del sinfín.

Girar el sinfín para comprobar el espacio libre cuando se ajusten las barras limpiadoras centrales.

3. Aflojar las tuercas embridadas (C) y ajustar la barra limpiadora para mantener la separación especificada entre la barra y el sinfín inferior (D) en el punto más estrecho.

Valor especificado

4. Apretar las tuercas embridadas.

5. Repetir los pasos 3 y 4 en la barra limpiadora opuesta.

6. Desengranar la palanca de bloqueo de elevación, arrancar el motor y bajar la plataforma al suelo. Apagar el motor y retirar la llave.

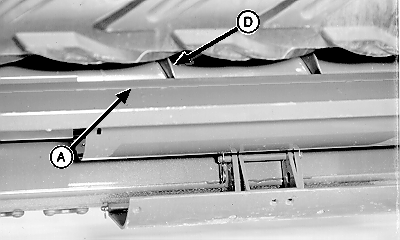

A-Barra limpiadora central derecha
B-Barra limpiadora central izquierda
C-Tuercas de brida
D-Sinfín inferior

OUO1011,000520C -63-26JUL06-1/1
