Sustitución de la correa impulsora del molinete (mando mecánico)

NOTA: Las flechas pequeñas indican el sentido de avance y la colocación de la correa.

2. Soltar la tensión de la correa impulsora de molinete.

NOTA: No quitar la correa impulsora del conjunto de la polea (B) por el momento.

3. Quitar la correa (C) de las poleas impulsada (D) e impulsora (E).

4. Engranar la palanca tensora de la correa impulsora moviendo el conjunto de polea tensora hacia arriba.

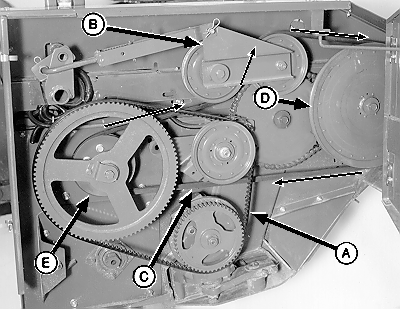

A-Correa impulsora de cuchillas
B-Polea tensora
C-Correa impulsora del molinete
D-Polea impulsada
E-Polea impulsora

OUO1011,000520E -63-14JUN06-1/3

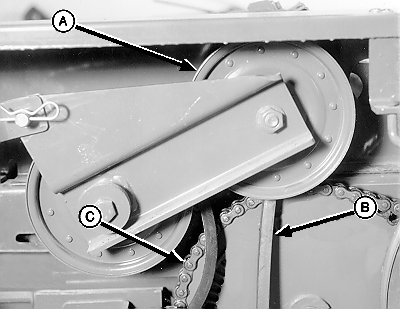

A-Polea tensora delantera
B-Correa de transmisión
C-Rueda dentada del molinete

OUO1011,000520E -63-14JUN06-2/3

NOTA: La flecha pequeña indica el sentido de avance y la colocación de la correa impulsora.

6. Instalar la correa nueva invirtiendo el orden de los pasos de retiro y usando las instrucciones especiales dadas a continuación:

• Cuando la correa está bien instalada, su parte inferior (trapezoidal) (A) viaja dentro de la ranura (B) de la polea tensora delantera. La parte superior (plana) (C) viaja sobre la polea tensora trasera (D).
• Ajustar la tensión de la correa impulsora de molinete. (Ver AJUSTE DE LA CORREA IMPULSORA DEL MOLINETE, en esta sección.)
• Ajustar la tensión de la correa impulsora de cuchillas. (Ver AJUSTE DE CORREAS IMPULSORAS DE CUCHILLAS, en esta sección.)

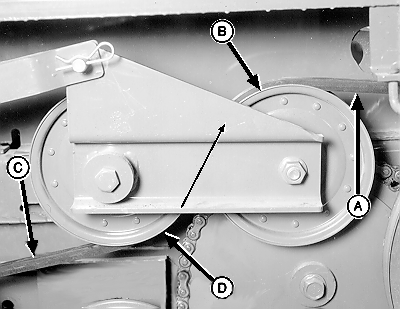

A-Correa
B-Ranura de polea tensora delantera
C-Parte superior de correa
D-Polea tensora trasera

OUO1011,000520E -63-14JUN06-3/3
