Sustitución de correas impulsoras de cuchillas (ambos lados)

IMPORTANTE: No doblar la correa impulsora de cuchillas de forma pronunciada ni doblarla sobre sí misma. Los dobleces pronunciados pueden dañar los miembros interiores de la correa y causar su fallo prematuro.

1. Aflojar la tuerca (A) y mover la polea tensora (B) para soltar la tensión de la correa.

2. Quitar la correa (C).

3. Sincronizar las cuchillas antes de instalar una correa nueva. (Ver SINCRONIZACIÓN DE LAS CUCHILLAS, en esta sección.)

4. Instalar una correa nueva. (Ver AJUSTE DE LA ALINEACIÓN DE LA CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS) en esta sección.)

5. Mover la polea tensora hacia afuera con la mano hasta donde sea posible. Colocar un punzón o destornillador en el agujero (D) más cercano a la polea tensora. Empujar la polea tensora hasta que la correa impulsora de la cuchilla se flexione de acuerdo a las especificaciones cuando se le aplica la fuerza especificada en el centro de su tramo (C).

Valor especificado

Correa de transmisión -Fuerza 89±9N (20±2 lb fuerza)
Desviación 6 mm (0.25 in.)

6. Apretar la tuerca (A).

7. Comprobar la alineación de las correas. (Ver AJUSTE DE LA CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS) en esta sección.

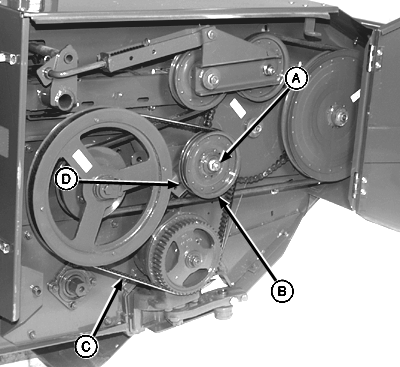

E44080

Se muestra el lado derecho


A-Tuerca
B-Polea tensora
C-Correa
D-Agujero

OUO1011,000520F -63-14JUN06-1/1
