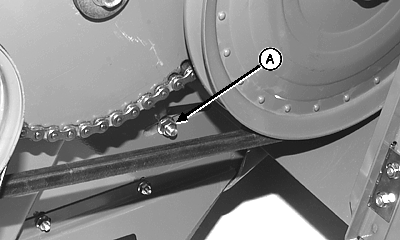

Sustitución de seguidores de levas de molinete1. Aflojar las tres tuercas embridadas (A).
|
|
OUO1011,0005210 -63-26JUL06-1/3 |
|
2.

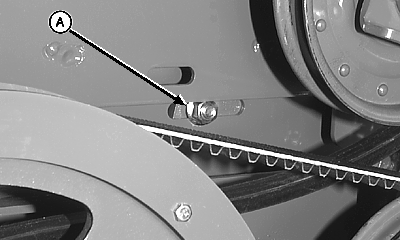

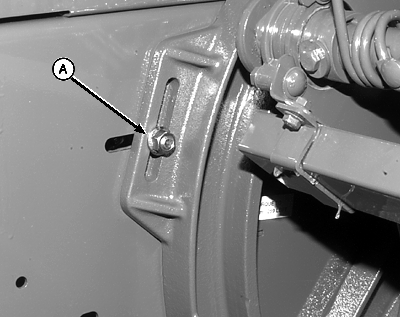

Marcar en la plancha lateral y la leva la posición de la lengüeta (A).

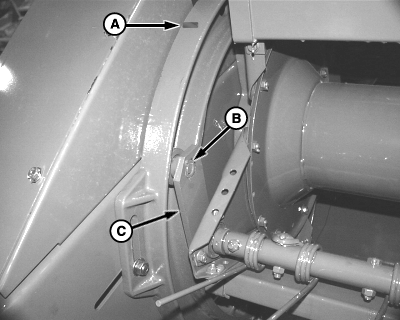

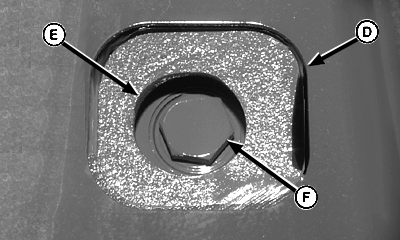

3. Soltar la correa impulsora del molinete. 4. De ser necesario, mover la leva hasta que su agujero de acceso (E) quede visible a través del agujero de acceso (D) de la placa lateral. 5. Apretar las tuercas embridadas que se aflojaron en el paso 1 de este procedimiento. 6. Girar el molinete hasta que el tornillo (F) del seguidor de leva quede visible a través del agujero de acceso (E) en la leva. 7. Quitar el tornillo (F) y el brazo de seguidor de leva (C). Si la contratuerca (B) está suelta, quitarla del brazo de leva.
|
|
OUO1011,0005210 -63-26JUL06-2/3 |
|

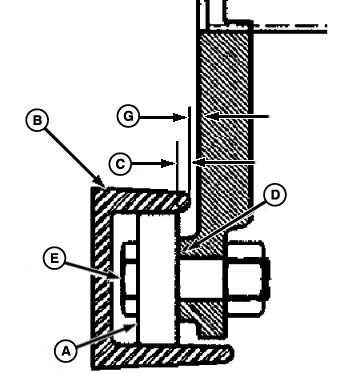

IMPORTANTE: Instalar el tornillo (E), el cojinete (A) del seguidor de leva nuevo, las arandelas (D) y la contratuerca. Para evitar los daños a la máquina, el brazo del seguidor de leva debe colocarse en la posición posterior, como se muestra. Usar un máximo de dos arandelas de 1-5/6 x 21/32 x 0.090 in. (D) en el seguidor de leva nuevo. La cabeza del tornillo (E) no debe tocar la superficie interior de la leva (B) cuando se gira el molinete. NOTA: La dimensión (C y G) debe ser según las especificaciones. Valor especificado
Valor especificado

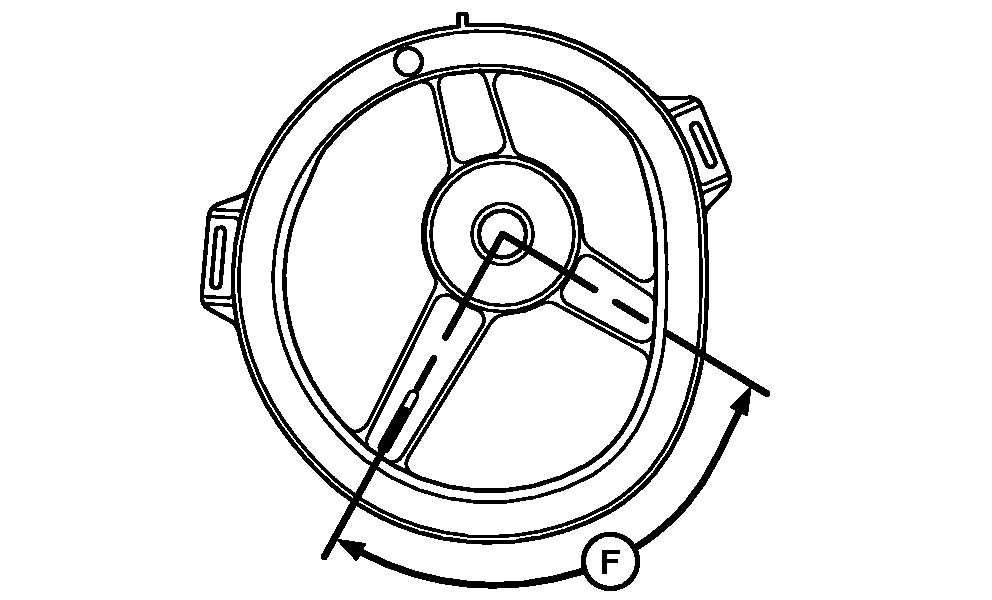

9. Comprobar la dimensión (C) entre el borde del cojinete (A) del seguidor y el borde de la leva (B). NOTA: El seguidor de leva no debe tocar la leva. La dimensión (G) debe ser de un mínimo de 2-3 mm (0.079-0.118 in.). 10. Comprobar la dimensión (C) en el área (F) de la leva y en varios puntos alrededor de la leva. Añadir un máximo de tres arandelas (D), según sea necesario. 11. Hacer girar el molinete para asegurarse de que la cabeza del tornillo (E) no entre en contacto con el borde interior de la leva. 12. Mover la lengüeta del molinete hasta la marca hecha en la placa lateral, (paso 2) , apretar las tres tuercas embridadas y tensar la correa impulsora del molinete. |
|
OUO1011,0005210 -63-26JUL06-3/3 |
