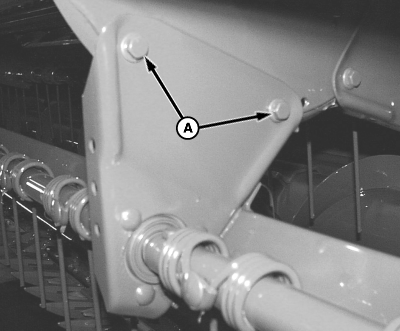

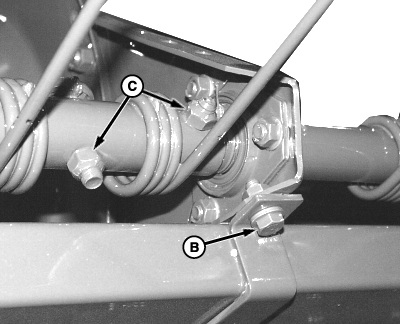

Separación de la barra de púas1. La barra de púas del molinete puede retirarse del molinete quitando los tornillos (A) de las crucetas del bastidor del molinete.2. Levantar el extremo izquierdo de la barra de púas para sacarlo del molinete primero y después sacar el extremo con el seguidor de la leva del molinete. 3. Aflojar los tornillos de la abrazadera del listón (B) y cruzar las tuercas (C) en el tubo del molinete para retirar las diferentes partes del tubo.
|
|
