Sustitución de cojinetes de barra de púas de molinete

2. Quitar el tornillo y la contratuerca (B) en el segmento que necesita ser sustituido. Retirar el tornillo de cabeza redonda M10 x 75 (C) que sujeta la cruceta.

NOTA: En este punto se debe sustituir cualquier púa del molinete que esté rota o desgastada.

3. Separar los tubos del molinete, sustituir el cojinete y/o la pestaña.

IMPORTANTE: Las púas del molinete están escalonadas entre las barras de púas para elevar al máximo la capacidad de manejo de cosecha del molinete. El molinete de 18 ft tiene una cruceta adicional en su parte central.

4. Cuando se sustituyan los segmentos del tubo, colocar una contratuerca en el tornillo (B). Los tornillos de resorte usan tuercas estándar.

NOTA: Asegurarse de que la tornillería está bien ajustada de lo contrario las secciones del tubo estarán sueltas.

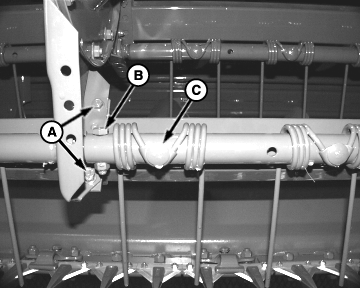

A-Tornillos de la barra del listón
B-Tornillo y contratuerca
C-Tornillo de la púa de cruceta

OUO1011,0005213 -63-26JUL06-1/1
