Tiempos de las cuchillas

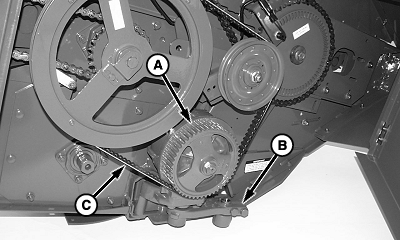

2. Girar la polea (A) en sentido horario hasta que el brazo (B) se mueva a la posición más hacia adentro de su carrera.

NOTA: La caja de mando de cuchillas tiene una zona de reposo o zona muerta al final de cada carrera. Asegurarse que ambos brazos justo hayan alcanzado el extremo de cada carrera, de lo contrario la sincronización puede quedar muy desajustada.

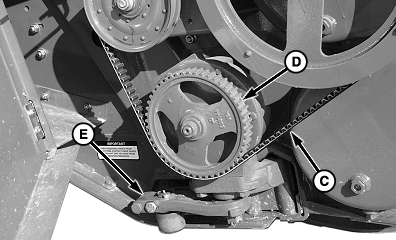

3. En el lado izquierdo de la plataforma, quitar la correa impulsora (C) de cuchillas. Ver SUSTITUCION DE LA CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS) en esta sección.

4. Girar la polea (D) en sentido contrahorario hasta que el brazo impulsor (E) de la cuchilla se mueva a la posición más hacia adentro de su carrera.

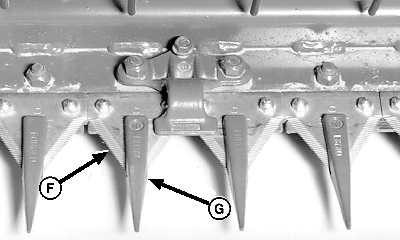

5. Verificar que las secciones de cuchillas (F) se encuentren centradas en los protectores (G).

NOTA: En esta sección, ver lo siguiente:

• SUSTITUCION DE CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS)

• AJUSTE DE LA ALINEACION DE CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS)

• AJUSTE DE CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS)

6. Instalar la correa impulsora de cuchillas.

NOTA: Las carreras de las cuchillas corren en sentido opuesto una a la otra cuando las cuchillas están bien sincronizadas.

A-Polea impulsada
B-Brazo derecho
C-Correa
D-Polea impulsada
E-Brazo izquierdo
F-Sección
G-Protector
