Separación de cuchillas

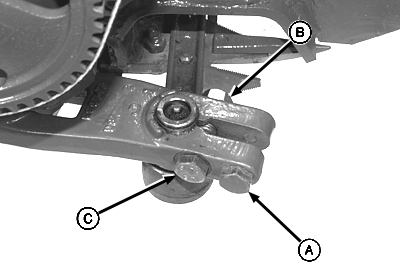

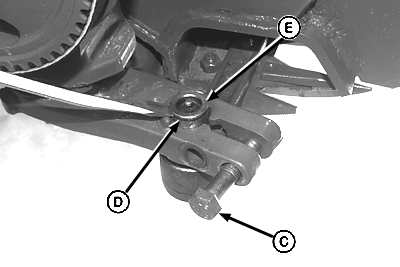

NOTA: Para facilitar los trabajos de mantenimiento, ver ELEVACION DE BARRA DE PUAS DEL MOLINETE en esta sección. En las barras inatascables, puede ser necesario soltar las sujeciones. 1. Mover la cuchilla al extremo externo de la carrera. NOTA: El perno (A) se usa para mantener limpias las roscas y evitar que éstas se dañen. 2. Sacar el tornillo (A). 3. Sacar la contratuerca (B) y el perno (C). 4. Instalar el perno (C) como se muestra y separar levemente la punta del brazo de la cuchilla justo lo suficiente para sacar el pasador (E). IMPORTANTE: Si el extremo está demasiado separado, puede fallar el brazo. 5. Insertar un destornillador en la ranura pequeña (D) del bulón de unión (E) y hacer palanca hacia arriba hasta que la cuchilla quede libre. 6. Tirar de la cuchilla para sacarla de la barra de corte. IMPORTANTE: Para evitar una avería en los los cojinetes de agujas y el desgaste del pasador de pivote, evitar la entrada de tierra y basura a los cojinetes de agujas. 7. Taponar o cubrir con cinta adhesiva el cojinete de agujas en el cabezal de cuchillas. (Ver ALMACENAMIENTO DE CUCHILLAS DE LA BARRA DE CORTE en la sección Funcionamiento de la plataforma de sinfín.) |
|
ATENCION:
Para reducir el riesgo de lesiones, siempre usar guantes para manipular las cuchillas y situarse hacia la parte trasera de la unidad al retirar o instalar la cuchilla.
OUO1011,0005217 -63-14JUN06-1/1 |
