Instalación de cuchillas

ATENCION: Para reducir el riesgo de lesiones, siempre usar guantes para manipular las cuchillas y situarse hacia la parte trasera de la unidad al retirar o instalar la cuchilla.

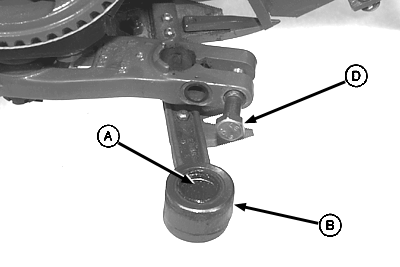

IMPORTANTE: Asegurarse que no haya basura ni tierra en el cojinete de agujas (A) del cabezal (B) de cuchillas. Durante la instalación, proteger el cojinete de agujas del cabezal de cuchillas contra la entrada de tierra y basura.

2. Instalar el perno (D) en el agujero exterior del brazo impulsor de cuchillas y separar levemente el brazo impulsor.

3. Comprobar los cojinetes de agujas (A) en el cabezal (B) de cuchillas para asegurarse que estén libres de tierra y basura y que estén bien lubricados.

NOTA: Mover el cabezal de cuchillas levemente en uno y otro sentido para poder instalar el bulón de unión (C) libremente y evitar dañar el retén.

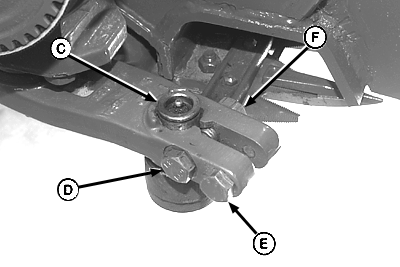

4. Insertar el bulón de unión (C) a través del brazo impulsor hacia el interior del cabezal de la cuchilla.

5. Sacar el perno de fijación (D) del agujero exterior del brazo impulsor y fijar el pasador de conexión con el perno de fijación (D) y la contratuerca (F). Apretar al valor especificado.

Valor especificado

NOTA: El perno (E) se usa para mantener limpias las roscas y evitar que éstas se dañen.

6. Instalar el tornillo (E).

7. Para un segado más eficaz, a medida que los componentes se desgastan, ajustar las sujeciones. (Ver AJUSTE DE LAS SUJECIONES DE CUCHILLAS REGULARES y AJUSTE DE LAS SUJECIONES DE CUCHILLAS INATASCABLES en esta sección.)

A-Cojinetes de agujas
B-Cabezal de cuchilla
C-Bulón de unión
D-Tornillo cab. hex.
E-Tornillo cab. hex.
F-Contratuerca

OUO1011,0005218 -63-26JUL06-1/1
