OME131836: Plataforma de sinfín 896 con acondicionador de heno de 14 ft, 16 ft, 18 ft, Block File: OUO1011_000521A_63

Sustitución de las secciones de cuchillas con tornillos

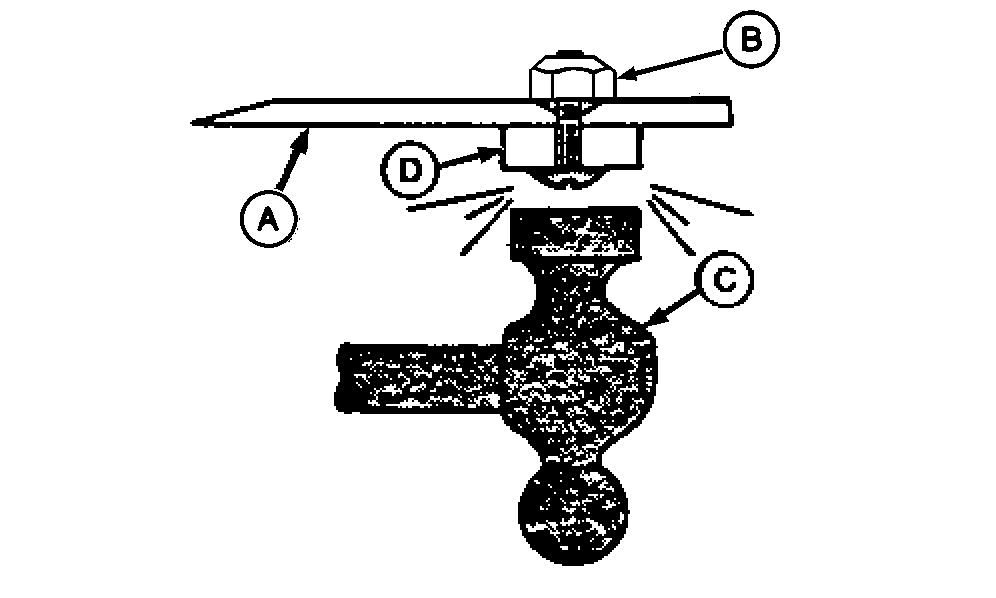

1. Instalar cada sección nueva (A) con dos pernos de cuello nervado y contratuercas (B). Instalar el lado plano de la tuerca contra la sección de cuchilla.

2. Meter los pernos desde debajo usando un martillo (C). Cada perno debe quedar bien apretado contra el lomo de la cuchilla (D).

3. Apretar las tuercas según las especificaciones.

Valor especificado

Tuercas -Pares de apriete

11 N·m

(97 lb-in.)

A-Sección
B-Contratuercas
C-Martillo
D-Parte posterior de la cuchilla

OUO1011,000521A -63-14JUN06-1/1
