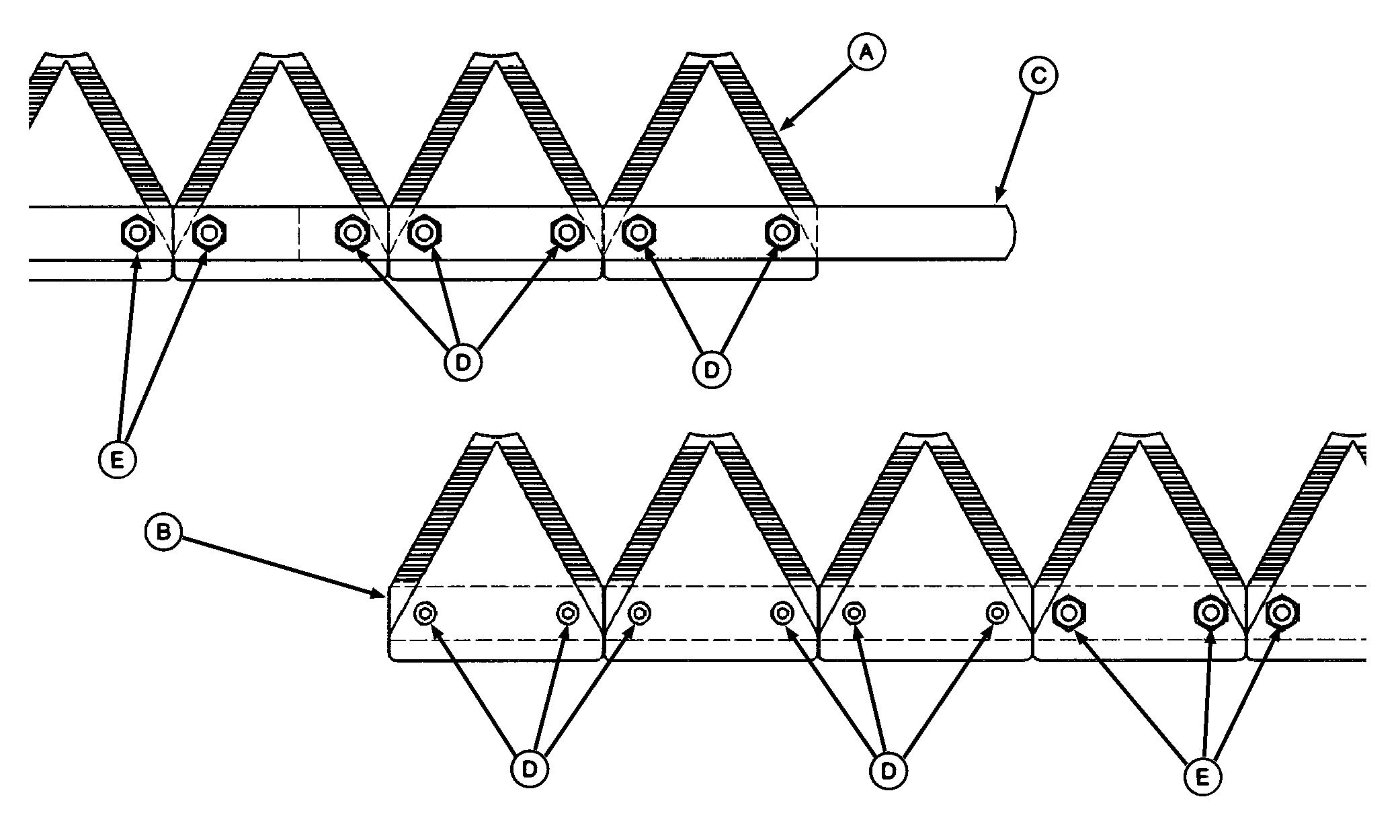

Sustitución de secciones de cuchilla centrales

A-Cuchilla izquierda B-Cuchilla derecha

C-Soporte

D-Perno de cabeza plana

E-Pernos regulares

IMPORTANTE: Asegurarse que las secciones de cuchillas estén bien instaladas. Si las secciones no se instalan correctamente, los componentes de corte se dañarán. NOTA: Si la cabeza plana del perno (D) no queda a ras con la superficie de la sección, puede ser necesario limar la cabeza del perno levemente. La pletina (C) se coloca en la parte superior de las secciones de cuchilla.

1. En la cuchilla izquierda (A), instalar las tres secciones inferiores avellanadas con pernos de cabeza plana (D) y tuercas en los primeros cinco agujeros. 2. En la cuchilla derecha (B), instalar las tres secciones superiores avellanadas con pernos de cabeza plana (D) y tuercas en los primeros seis agujeros.
