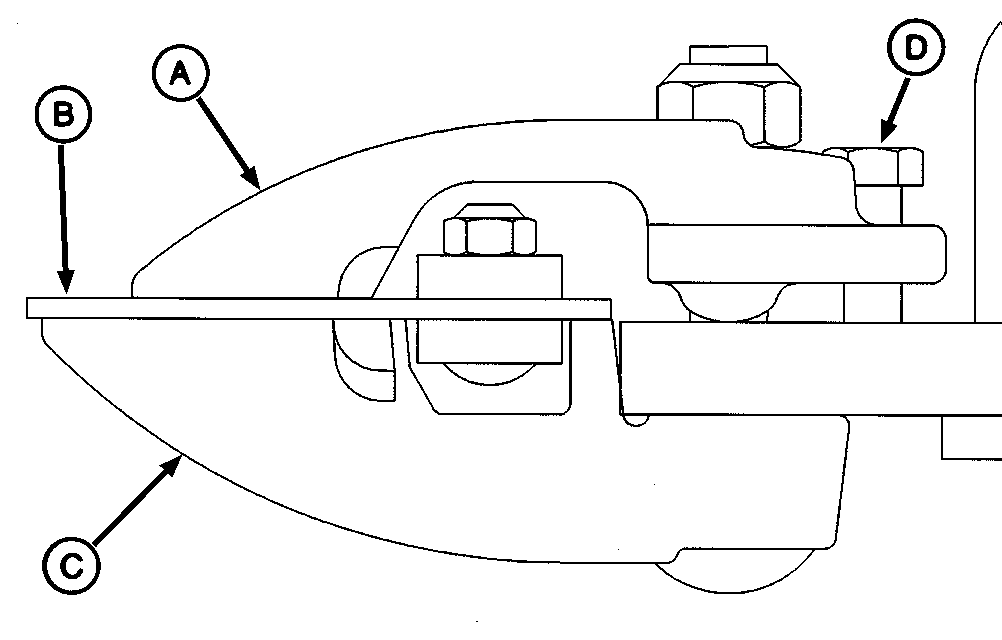

Ajuste de las sujeciones de cuchillas inatascablesNOTA: Para facilitar los trabajos de mantenimiento, ver ELEVACION DE BARRA DE PUAS DEL MOLINETE en esta sección. Las sujeciones (A) impiden que las secciones de cuchillas (B) se levanten de sus protectores (C) y permiten que la cuchilla se deslice sin atascarse. 1. Mover las cuchillas izquierda y derecha completamente hacia el centro sobre las sujeciones.IMPORTANTE: El apriete excesivo de las sujeciones causará el desgaste rápido de las mismas y las secciones de cuchillas. El desgaste aumenta cuando se trabaja en terrenos arenosos o lodosos. NOTA: Para segar pastos más delgados, puede ser necesario usar un calibrador de separaciones de 20 mm (0.008 in.). 2. Insertar un calibrador de separaciones de 0,26 mm (2 in.) entre la sujeción (A) y la sección de cuchilla (B). Ajustar el tornillo de ajuste (D) de modo que el calibrador pueda sacarse aplicando una fuerza de tracción de 44.5 N (10 lbf). 3. La separación máxima permisible entre la sección de cuchilla y los protectores es de 0,51 mm (0.020 in.), medida entre la zona de la hoja fija del protector y la parte inferior de la sección. Si la separación es excesiva, ver la sección Localización de averías para identificar y resolver el problema. IMPORTANTE: Cuando se ajustan las sujeciones centrales, asegurarse que los extremos de las secciones izquierda y derecha queden superpuestas en el centro de la barra de corte. Si las secciones no quedan superpuestas, los componentes de corte se dañarán. 4. Mover las cuchillas izquierda y derecha completamente hacia adentro (con las secciones centrales traslapadas). Insertar un calibrador de separaciones de 0,38 mm (0.015-in.) entre la sujeción y la sección de cuchilla. Ajustar la sujeción central de modo que el calibrador pueda sacarse aplicando una fuerza de tracción de 44.5 N (10 lbf). (Ver AJUSTE DE LAS SUJECIONES DE CUCHILLAS INATASCABLES en esta sección.) |
|
OUO1011,000521D -63-14JUN06-1/1 |
