A-Contratuerca
B-Tornillo de ajuste M10 x 20
C-Sujeción, inatascables
14 ft - 27 (x)
16 ft - 31 (x)
18 ft - 35 (x)

D-Protectores regulares derecho e izquierdo sin barra de desgaste y una lengüeta para barra de residuos
(se usa 1 cada vez)

E-Protectores inatascables sin barras de desgaste (4)
F-Protector, inatascable, con barra de desgaste
14 ft - 23 (x)
16 ft - 27 (x)
18 ft - 31 (x)

G-Pernos, cabeza redonda, M12 x 40
H-Pernos, cabeza redonda, M12 x 70
I-Sección de la cuchilla

IMPORTANTE: Instalar la barra de corte como se muestra. De lo contrario, se puede dañar la máquina.

NOTA: Para facilitar los trabajos de mantenimiento, ver ELEVACION DE BARRA DE PUAS DEL MOLINETE en esta sección.

Se ilustra la barra de corte de 14 ft.

Quitar ambas correas impulsoras y cuchillas de la barra de corte. (Ver SUSTITUCION DE LA CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS) y RETIRO DE LAS CUCHILLAS, en esta sección.)

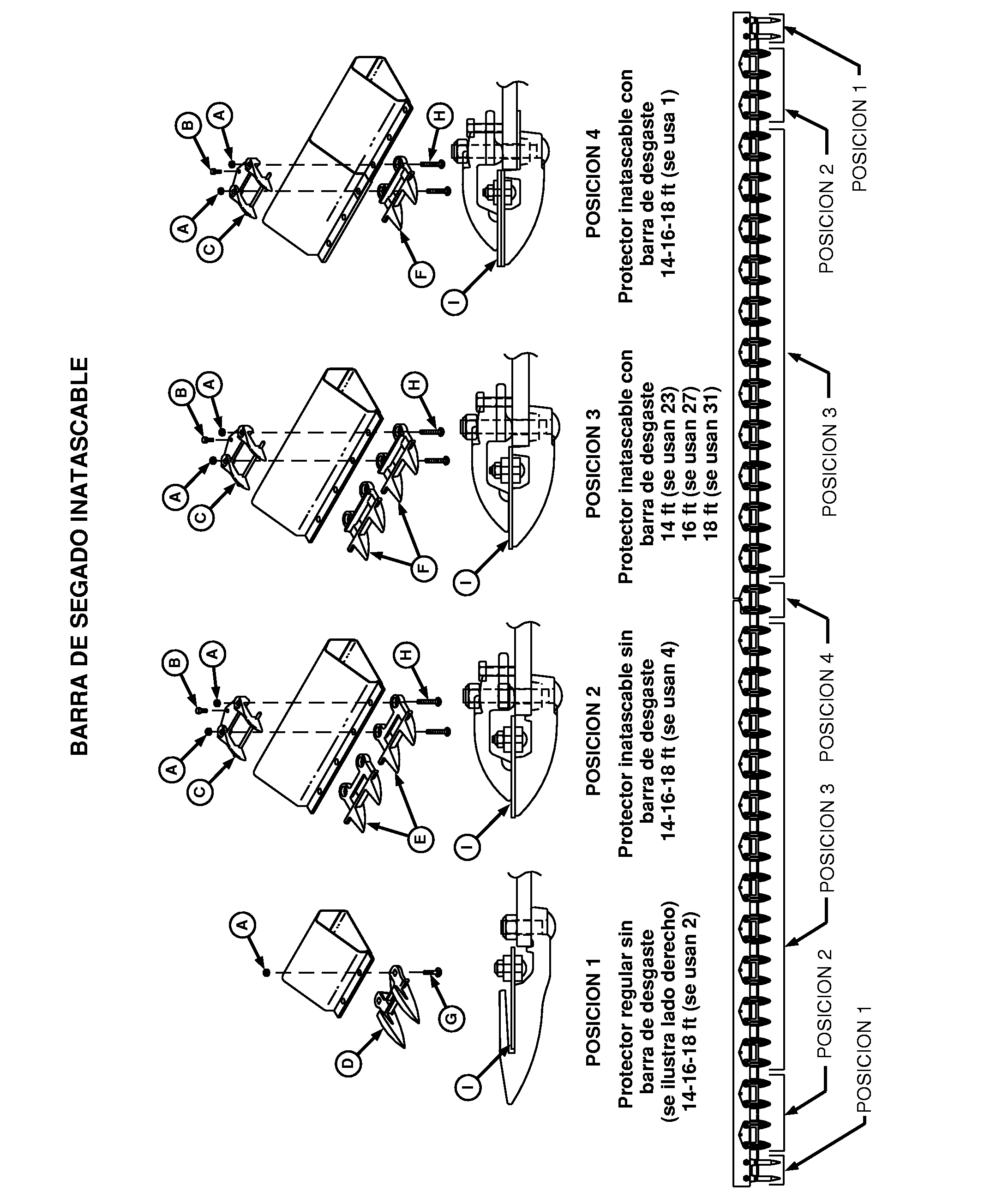

POSICION 1

IMPORTANTE: Para asegurar la buena alineación del protector, se deben empujar los protectores contra la barra de corte y retenerlos mientras se aprietan los pernos. Apretar las tuercas al valor especificado. Si los protectores no están alineados, la barra de corte no se desgastará uniformemente.

Valor especificado

NOTA: Se usa un protector regular (D) derecho y uno izquierdo en los extremos. Estos protectores tienen una barra para residuos en uno de sus lados solamente.

• Se ilustra el extremo derecho.
• En el primer y segundo agujero de los extremos DERECHO e IZQUIERDO de la barra de corte, instalar un protector regular (D) derecho y uno izquierdo sin barra de desgaste y con una lengüeta para barra de residuos, usando dos pernos de cabeza redonda M12 x 40 (G) y contratuercas (A).

POSICION 2

• Se ilustra el extremo derecho.
• Instalar dos protectores inatascables (SIN BARRAS DE DESGASTE) (E) en los cuatro agujeros siguientes de cada extremo de la barra de corte.
• Instalar protectores (E) y sujeciones inatascables (C) con tornillo de ajuste (B) usando dos pernos de cabeza redonda M12 x 70 (H) y tuercas (A).

POSICION 3

NOTA: La POSICION 3 es el punto de equilibrio de la barra de corte, con la EXCEPCION de los dos agujeros en el centro de la POSICION 4 de la barra de corte.

• Trabajando desde cada extremo de la barra de corte y hacia su centro, instalar protectores inatascables con barras de desgaste (F) y sujeciones inatascables (C) con tornillo de ajuste (B) usando pernos de cabeza redonda M12 x 70 (H) y tuercas (A).

POSICION 4

• Instalar el protector inatascable con barra de desgaste (F) y la sujeción inatascable (C) con tornillo de ajuste (B) usando dos pernos de cabeza redonda M12 x 70 (H) y tuercas (A).
• Instalar las cuchillas, pero no instalar su correa impulsora. (Ver INSTALACION DE LAS CUCHILLAS en esta sección.)
• Mover las cuchillas izquierda y derecha completamente hacia el centro sobre las sujeciones.

  NOTA: Para segar pastos más delgados, puede ser necesario usar un calibrador de separaciones de 20 mm (0.008 in.).

• Insertar un calibrador de separaciones de 0,25 mm (0.010 in.) entre la sujeción y la sección de cuchilla. Ajustar las sujeciones de modo que el calibrador pueda sacarse aplicando una fuerza de tracción de 44.5 N (10 lbf).

OUO1011,000521F -63-26JUL06-2/3

IMPORTANTE: Cuando se ajustan las sujeciones centrales, asegurarse que los extremos de las secciones izquierda y derecha queden superpuestos en el centro de la barra de corte. Si las secciones no quedan superpuestas, los componentes de corte se dañarán.

• Mover las cuchillas izquierda y derecha completamente hacia adentro (con las secciones centrales superpuestas). Insertar un calibrador de separaciones de 0,38 mm (0.015 in.) entre la sujeción y la sección de cuchilla. Ajustar la sujeción central de modo que el calibrador pueda sacarse aplicando una fuerza de tracción de 44.5 N (10 lbf). (Ver AJUSTE DE LAS SUJECIONES DE CUCHILLAS INATASCABLES en esta sección.)
• La separación máxima permisible entre la sección de cuchilla y los protectores es de 0,51 mm (0.020

in.), medida entre el borde del protector y la parte inferior de la sección. Si la separación es excesiva, ver la sección Localización de averías para identificar y resolver el problema.
• Girar las poleas impulsoras de cuchillas, haciéndolas oscilar para comprobar que los componentes se muevan libremente. Instalar la correa impulsora de cuchillas y sincronizar las cuchillas. Ver los procedimientos siguientes en esta sección:
  • SINCRONIZACION DE CUCHILLAS
  • SUSTITUCION DE CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS)
  • AJUSTE DE CORREA IMPULSORA DE CUCHILLA (AMBOS LADOS)
• Hacer funcionar la máquina de 2 a 3 minutos para asegurar que las secciones de cuchilla no se calienten ni se atasquen. Corregir los problemas, si los hay.
