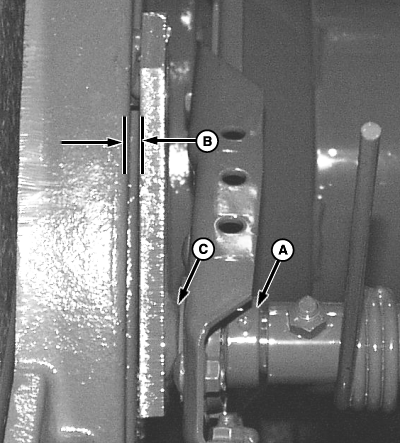

Ajuste de la holgura del brazo de leva con el brazo de levaNOTA: El brazo se sujeta en su lugar con un collar de bloqueo en la cruceta próxima a la leva y con el listón del molinete. 1. Si el brazo de leva roza la leva, aflojar los tornillos del collar de bloqueo (A) y de la abrazadera del listón.2. Levantar el tubo de púa y el brazo lejos de la leva. Posiblemente resulte necesario golpear en otras crucetas con un martillo de goma para quitar todos los cojinetes. NOTA: La holgura (B) entre la leva y el brazo de leva deberá ser de entre 2 y 3 mm (0.79-0.118 in.) como mínimo. 3. Apretar el collar de bloqueo (A) y las abrazaderas del listón. 4. Desplazar el brazo de leva hacia la izquierda hasta que la soldadura (C) toque el cojinete. Apretar el collar de bloqueo. |
|
OUO6085,00001C8 -63-26JUL06-1/1 |
