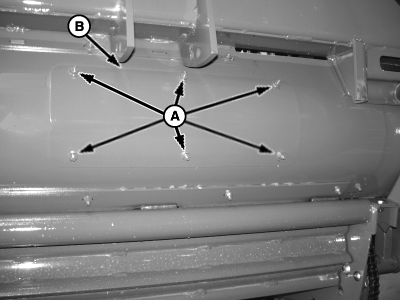

Separación de tableros de limpieza de sinfín inferiorLos tableros de limpieza (B) se encuentran debajo de cada patín regulador en la plataforma y permiten limpiar la basura y mugre de debajo de los extremos del sinfín inferior. La plataforma puede usarse con los tableros retirados para permitir que la arena, basura y mugre salgan de la plataforma sin afectar el flujo de la cosecha. 1. Elevar la plataforma y aplicar la palanca de bloqueo de elevación de la plataforma.2. Apagar el motor y retirar la llave. NOTA: Los pernos de cabeza redonda se fijan en su posición por medio de tuercas de mano. 3. Sacar las seis tuercas embridadas (A) y el tablero de limpieza (B) de ambos extremos de la máquina. NOTA: Si se va a usar la plataforma sin los tableros, instalar las tuercas embridadas. 4. Si sólo se está limpiando la plataforma, instalar el tablero y las tuercas embridadas. 5. Desengranar la palanca de bloqueo de elevación de plataforma. 6. Arrancar el motor y bajar la plataforma al suelo. |
|
