OME131836: Plataforma de sinfín 896 con acondicionador de heno de 14 ft, 16 ft, 18 ft, Block File: OUO6085_0000500_63

Ajuste de barras limpiadoras superior e inferior respecto a sinfines

Lado izquierdo

Lado derecho

A-Tuercas embridadas (4)
B-Altura libre
C-Altura libre

1. Bajar la plataforma y retirar la llave de contacto.

NOTA: Hay cuatro tuercas embridadas (A) que sujetan cada barra limpiadora en posición.

2. Aflojar las tuercas embridadas (A) lo suficiente para poder mover las barras limpiadoras.

3. Ajustar la barra limpiadora superior de acuerdo a las especificaciones para mantener el espacio (B) entre la barra limpiadora y el sinfín en su punto más estrecho.

Valor especificado

Entre barra limpiadora superior y sinfín -Altura libre

2-4 mm

(0.08-0.16 in.)

4. Apretar la fila superior de tuercas embridadas que fijan la barra limpiadora superior.

5. Ajustar la barra limpiadora inferior de acuerdo a las especificaciones para mantener el espacio (C) entre la barra limpiadora y el sinfín en su punto más estrecho.

Valor especificado

Entre barra limpiadora inferior y sinfín -Altura libre

2-4 mm

(0.08-0.16 in.)

6. Apretar la fila inferior de tuercas embridadas que fijan la barra limpiadora inferior.

7. Repetir el procedimiento (pasos 2 al 6) en el lado opuesto.

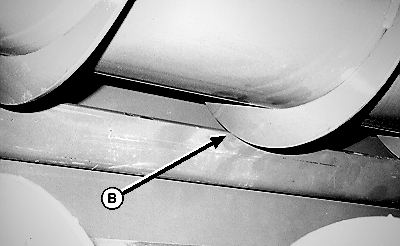

Barra limpiadora superior

E39914

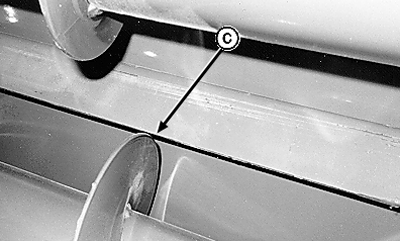

Barra limpiadora inferior

OUO6085,0000500 -63-26JUL06-1/1
