Desacople de la segadora del tractor

causym ATENCION: Para evitar las lesiones personales causadas por el movimiento inesperado de la máquina:

1. Estacionar las máquinas en una superficie nivelada.
2. Aplicar el freno de estacionamiento del tractor y/o poner la transmisión en estacionamiento.
3. Desengranar la TDF.
4. Apagar el motor del tractor y sacar la llave.

La barra de segado debe estar en la posición de trabajo (horizontal) cuando se desacopla la segadora del tractor.

NOTA: En este procedimiento se ilustra un tractor serie 7000 John Deere.

1. Bajar la barra de segado a la posición de trabajo (horizontal) usando el sistema hidráulico del tractor. (Ver PREPARACION DE LA SEGADORA PARA TRABAJO EN CAMPO en la sección Funcionamiento de la segadora.)

2. Aplicar el freno de estacionamiento del tractor y/o poner la transmisión en estacionamiento.

3. Apagar el motor del tractor y sacar la llave.

AG,OUMX005,289 -63-08OCT98-1/9

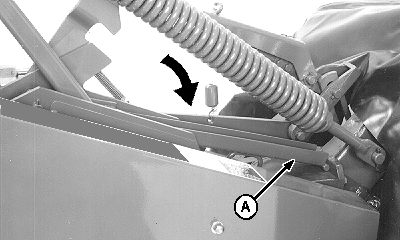

4. Soltar la traba de estacionamiento (A) de la segadora y bajarla a la posición de enganche (ilustrada).


A-Traba de estacionamiento

E44330

AG,OUMX005,289 -63-08OCT98-2/9

5. Asegurarse que el control de carga/profundidad del tractor se encuentre en la posición (A).

causym ATENCION: Tractores John Deere serie 7000: Empujar los bloqueos de palancas de VCS hacia la derecha (bloqueo de transporte) antes de desconectar los accesorios para evitar el movimiento de los accesorios y la posibilidad de sufrir lesiones.

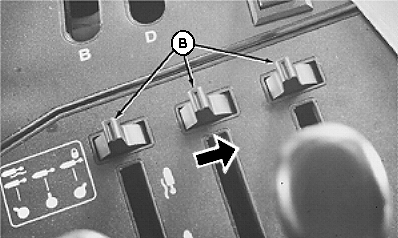

6. Si los tiene, empujar los bloqueos (B) de las palancas de las VCS hacia la derecha (bloqueo de transporte).

7. Desconectar la cuerda de tracción del puesto del operador del tractor.


A-Posición de control de carga/profundidad
B-Bloqueos de palancas de VCS

RW21226
E41389

AG,OUMX005,289 -63-08OCT98-3/9

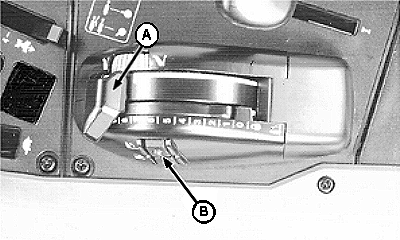

causym ATENCION: Para evitar las lesiones, usar UNICAMENTE la palanca de control (A) del eje oscilante/enganche al desacoplar accesorios. NO usar el conmutador de elevar/bajar (B).

8. Empujar la palanca de control (A) del eje oscilante/enganche del tractor para bajar la barra de segado al suelo.


A-Palanca de control de eje oscilante/enganche
B-Conmutador de elevar/bajar

E41376

AG,OUMX005,289 -63-08OCT98-4/9

causym ATENCION: Para evitar lesiones causadas por escapes de fluido a presión, apagar el motor y aliviar la presión del sistema antes de desconectar y de conectar las líneas hidráulicas o de otro tipo. Apretar las conexiones antes de aplicar presión.

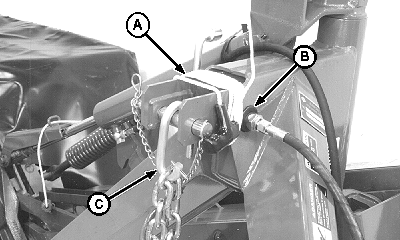

9. Desconectar la manguera hidráulica del receptáculo del tractor. Insertar la punta de la manguera hidráulica a través del ojal de caucho (B) en el bastidor del enganche.

10. Envolver la cuerda (A) alrededor del enganche, como se muestra.

11. Desconectar la cadena de tope (C), si la tiene, y guardarla en el pasador del brazo central.


A-Cuerda de tracción
B-Ojal de caucho
C-Cadena de tope

X9811
E44331

AG,OUMX005,289 -63-08OCT98-5/9

causym ATENCION: Apagar el motor del tractor antes de desacoplar la línea de mando de la TDF. El enganche en ejes giratorios puede causar graves lesiones y hasta la muerte.

12. Desconectar las cadenas del escudo de la línea de mando de la TDF de sus puntos de conexión en el tractor y la segadora.

13. Levantar el escudo de la TDF del tractor, si lo tiene.

TS198

AG,OUMX005,289 -63-08OCT98-6/9

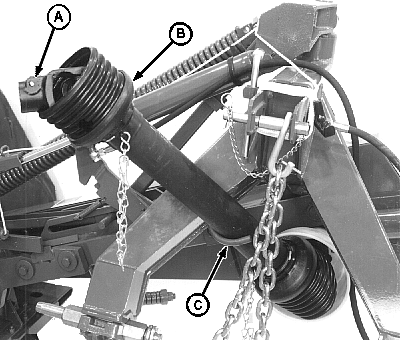

14. Sostener la línea de mando (B), oprimir el pasador y tirar hacia atrás la horquilla (A). Deslizar la línea de mando para quitarla del eje del tractor.

15. Colocar la línea de mando de la TDF en el soporte (C).

16. Bajar el escudo de la TDF del tractor, si lo tiene.


A-Horquilla
B-Línea de mando
C-Soporte

E44333

AG,OUMX005,289 -63-08OCT98-7/9

17. Tractor con enganche de brazo de tiro:

a. Sacar el pasador de traba rápida (A) de ambos pasadores de enganche de la segadora.

b. Desacoplar los brazos de tiro del tractor de los pasadores de enganche.

c. Volver a instalar los pasadores de traba rápida.

d. Sacar el pasador de resorte y el pasador (B) para desconectar el brazo central del tractor.

e. Volver a instalar el pasador y el pasador de resorte.

f. Conducir el tractor con cuidado para alejarlo.

E44335
E44334


A-Pasador de traba rápida
B-Pasador de resorte y pasador

AG,OUMX005,289 -63-08OCT98-8/9

Tractor con enganche de acoplador rápido:

a. Levantar ambas palancas de control (A) de traba del acoplador rápido.

b. Bajar el acoplador rápido hasta que sus ganchos queden libres de los pasadores de enganche de la segadora

c. Conducir el tractor con cuidado para alejarlo.


A-Palanca de control de traba

RW55146
