Funcionamiento de la enfardadora
|
|
|
|
|
|
|

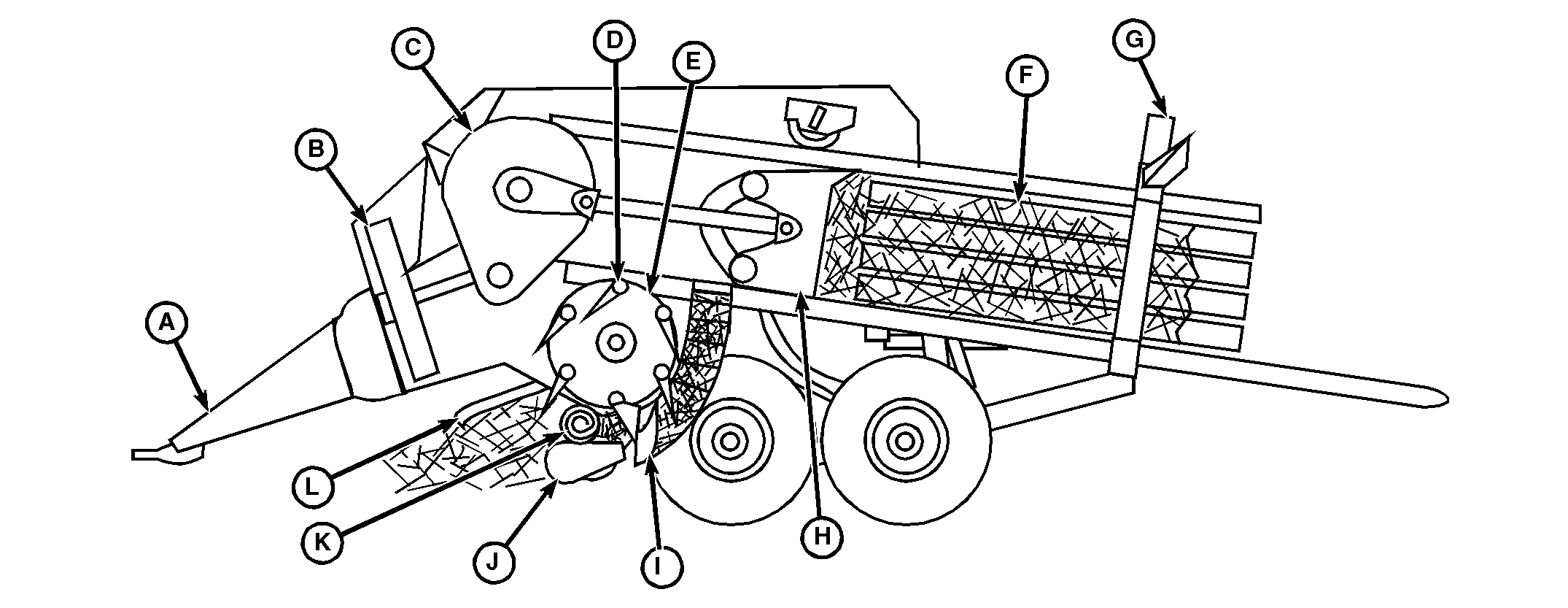

La enfardadora se acopla a la barra de tiro del tractor por medio de un pasador de horquilla. La potencia suministrada por el tractor se transmite por la línea de mando de la TDF, a través de un |
embrague de seguridad de mando principal, hacia el volante (B). El volante se conecta a la caja de engranajes (C) del mando principal que impulsa la enfardadora. |
AG,OUMX005,638 -63-03APR99-1/2 |
|
En el lado derecho de la caja de engranajes del mando principal se usan dos cajas de engranajes angulares y una línea de mando para transmitir la potencia motriz al recolector. El recolector (J) de 200 cm (6 ft 6-3/4 in.) de ancho, con sus dos sinfines convergentes (K) ubicados en sus lados izquierdo y derecho, recoge el cultivo y lo envía al tambor empacador (E). La placa deflectora (L) de altura ajustable mejora la alimentación. El recolector se eleva y se baja usando el sistema hidráulico del tractor. La altura de las ruedas reguladoras del recolector puede ajustarse para lograr la altura óptima. En el lado izquierdo de la caja de engranajes del mando principal, la potencia se envía al tambor empacador (E) a través de una caja de engranajes angulares dobles, un eje y el embrague Powr-Feed. El tambor empacador se compone de cinco hileras de horquillas alimentadoras (D) que tiran el cultivo contra el picador (I), el cual lo divide en cuatro secciones. El cultivo es prensado por el movimiento continuo del material contra el fondo del émbolo (H). El tambor empacador completa un ciclo por cada carrera completa que recorre el émbolo. Las horquillas alimentadoras alejan el material del recolector. Luego, las horquillas de entrega (S) desplazan el material de la cámara de prensado inicial (T) hacia la cámara de fardos (R) para formar una hojuela/carga (N). |

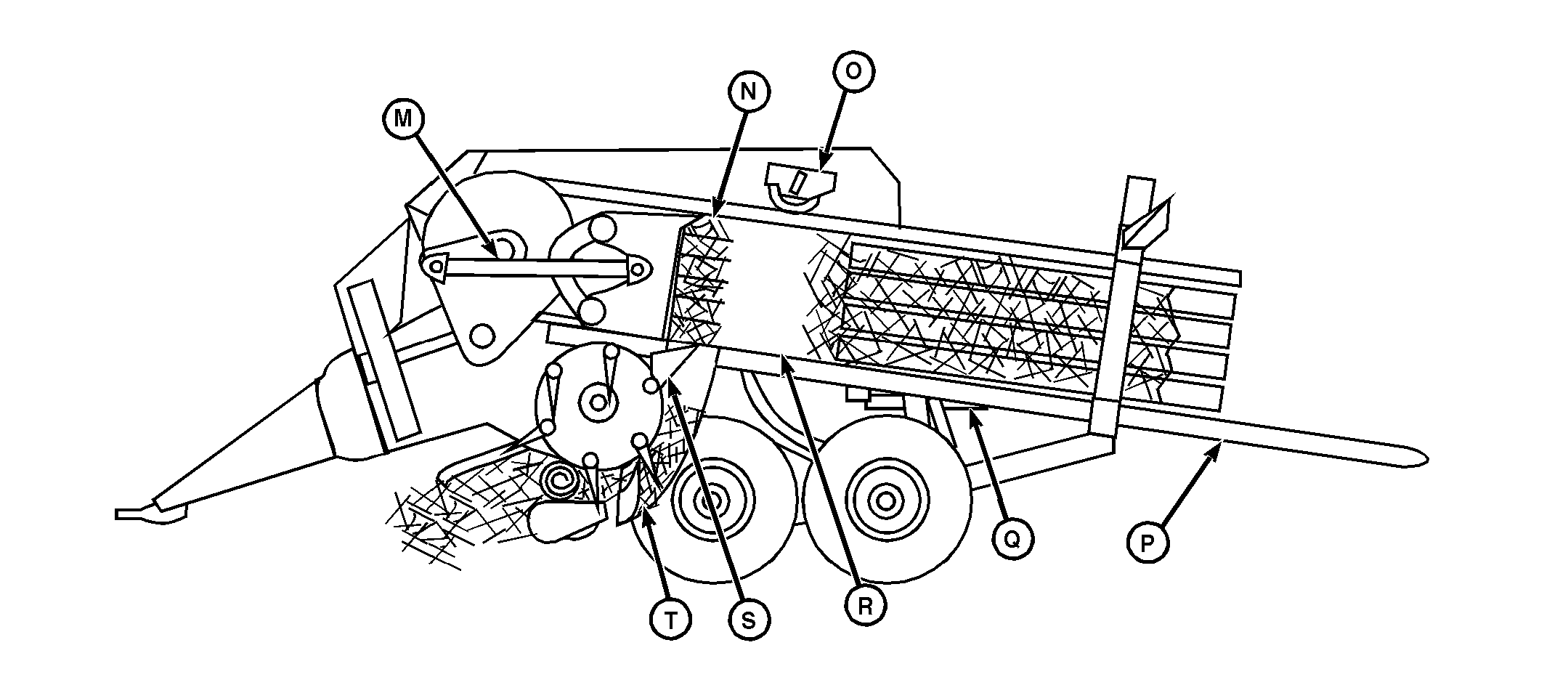

Las dos bielas (M) impulsan el émbolo (H) directamente desde la caja de engranajes (C) del mando principal. El émbolo prensa la hojuela/carga para formar un fardo muy comprimido (F). La longitud y densidad/peso del fardo pueden variarse. Los cilindros hidráulicos de la horquilla (G) sirven para ajustar las puertas de la cámara de fardos y regular la densidad del fardo. Cuando el fardo alcanza la longitud programada, la rueda medidora activa el conjunto de anudadores (O). En el lado izquierdo de la caja de engranajes del mando principal, la potencia se envía al conjunto de anudadores (O) a través de una caja de engranajes angulares dobles (la cual también la envía al tambor empacador) , una línea de mando y una corona dentada. El conjunto de anudadores se compone de una corona dentada, un eje, los mecanismos anudadores y un freno. Cada mecanismo ata un solo nudo para atar el fardo. Los fardos se depositan en el tubo de descarga (P). El sistema lanzafardos opcional (Q) se usa para expulsar el último fardo de la cámara de fardos usando el sistema hidráulico del tractor. |
AG,OUMX005,638 -63-03APR99-2/2 |
