Releasing Net Wrap Feed Roll Brake

The manual brake release disengages the net feed rolls. Release the brake when threading net wrap or servicing the net wrap unit.

1. Disengage tractor PTO, shut off tractor engine and disconnect monitor-controller power plug from tractor convenience outlet.

2. Open net wrap cover.

3. Pull lever (A) out and forward to disengage roller brake pad (B).

4. To engage net wrap drive, return lever (A) to engaged position. Check that pad (B) contacts belt pulley.

5. Close net wrap cover.


A-Lever
B-Brake Pad

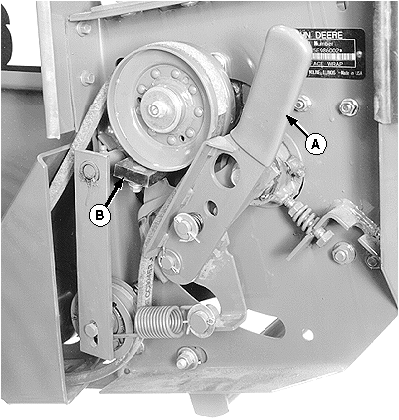

E40167

Disengaged Brake Pad

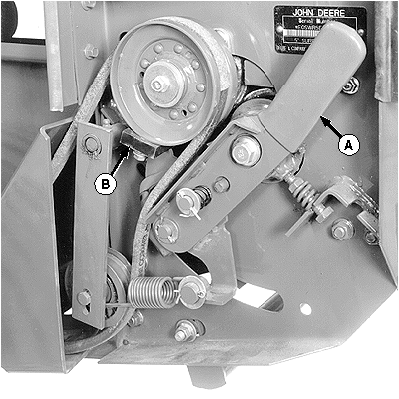

E40168

Brake Engaged

AG,OUO6017,1772 -19-01DEC99-1/1
