Removing and Installing Net Wrap V-Belt Idler Arm

1. Disconnect monitor-controller power plug from tractor convenience outlet.

2. Open net wrap cover.

3. Remove cotter pin (A) and washer.

4. Remove lubrication fitting (B) and idler arm assembly.

NOTE: If idler sheave has been removed, install cap screw (C) in middle of slot for initial setting.

5. Install idler arm in reverse order of removal.

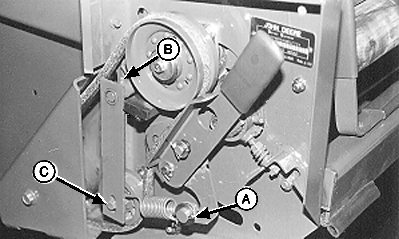

E41708


A-Cotter Pin
B-Lubrication Fitting
C-Cap Screw

AG,OUO6017,850 -19-07JUN99-1/1
