Preparación de la cosechadora de forraje para el transporte

ATENCION: Prevenir colisiones con otros vehículos, especialmente con vehículos lentos como tractores, máquinas autopropulsadas y equipos o accesorios remolcados ya que éstos últimos pueden crear una situación de peligro al circular por vías públicas. Vigilar con frecuencia el trafico por detrás, especialmente al cambiar de dirección y utilizar intermitencias de giro o señalar con la mano.

Utilizar los faros, las luces intermitentes de advertencia opcionales y los señalizadores de viraje tanto de día como de noche. Respetar los reglamentos locales en cuanto a estos elementos de seguridad. Mantener la visibilidad y el buen estado de las luces y dispositivos de aviso. Sustituir o reparar las luces y dispositivos de aviso dañados o perdidos.

1. Asegurarse que el emblema de VML (B), las luces (A) de advertencia y cola, y los reflectores estén limpios y visibles.

A-Luces de advertencia
B-Emblema de VML

OUO1011,0005122 -63-11JUL01-1/6

ATENCION: Una cadena de seguridad asegura el equipo arrastrado en caso de que se separase de la barra de tiro. Utilizar las piezas de unión adecuadas y enganchar la cadena al soporte de la barra de tiro u otro punto de anclaje especificado. Dejar solamente suficiente huelgo en la cadena para poder hacer los virajes. Consultar al concesionario John Deere para conseguir una cadena que aguante sobradamente el peso del equipo arrastrado. No utilizar la cadena para remolcar equipos u otras máquinas.

2. Comprobar que la cadena de seguridad esté enganchada. Dejar solamente suficiente huelgo en la cadena para poder hacer los virajes.

OUO1011,0005122 -63-11JUL01-2/6

Con el accesorio de enganche de transporte (A) se puede remolcar el carro detrás del centro de la cosechadora para reducir el ancho total de transporte. Usar una cadena de seguridad cuando se remolca un carro con el enganche de transporte. Dejar solamente suficiente huelgo en la cadena para poder hacer los virajes.

A-Accesorio de enganche de transporte

OUO1011,0005122 -63-11JUL01-3/6

ATENCION: Para evitar lesiones causadas por la caída de la unidad de rodillo alimentador elevada, colocar el tope de cilindro elevador antes de trabajar o colocarse debajo de la unidad elevada.

3. Siempre colocar el tope hidráulico en la posición trabada cuando se transporta la máquina.

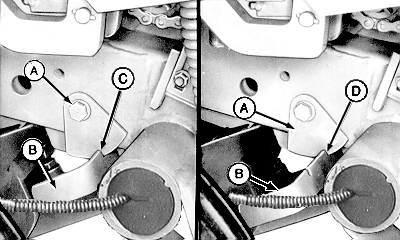

Para trabar, elevar la unidad cosechadora a la posición superior máxima. Girar el tope (A) de palanca para apartarlo y empujar hacia adentro la manija (B) hasta que el tope de la palanca se encaje en la muesca exterior (C).

Antes de hacer funcionar la máquina, asegurar que el tope esté en la posición destrabada. Elevar la unidad cosechadora a la posición superior máxima. Girar el tope (A) de palanca para apartarlo y tirar hacia afuera la manija (B) hasta que el tope de la palanca se encaje en la muesca interior (D).

OUO1011,0005122 -63-11JUL01-4/6

4. Mover la pértiga a la posición de transporte y bloqueo con el pasador (A) en su lugar.

A-Pasador

OUO1011,0005122 -63-11JUL01-5/6

5. Girar el pedestal regulable como se muestra. Sujetar con el pasador y el pasador de traba rápida.

OUO1011,0005122 -63-11JUL01-6/6
