Instalación del cilindro hidráulico posicionador de pértiga

IMPORTANTE: Utilizar un cilindro hidráulico de efecto doble de 203 mm (8 in.) con un diámetro interior de 76 mm (3 in.) mínimo.

1. Instalar el cilindro hidráulico (A).

2. Colocar las abrazaderas de manguera con un perno de 3/8 x 1 in. y contratuerca (B).

3. Colocar los acopladores apropiados en el lado izquierdo del tractor.

4. Poner las mangueras en el soporte y sujetarlas con la amarra de plástico (C). Dejar huelgo suficiente en las mangueras para permitir el movimiento de la enfardadora.

IMPORTANTE: La velocidad excesiva de funcionamiento hidráulico puede causar daño. Usar una velocidad lenta (tortuga) cuando se cambia de posición la pértiga.

Para evitar dañar el tren de mando, desengranar la TDF antes de intentar mover la pértiga hidráulicamente.

5. Hacer funcionar lentamente el cilindro hidráulico varias veces. Sujetar la palanca de control hidráulico remoto del tractor en posición de funcionamiento por unos pocos segundos para purgar el aire del sistema hidráulico.

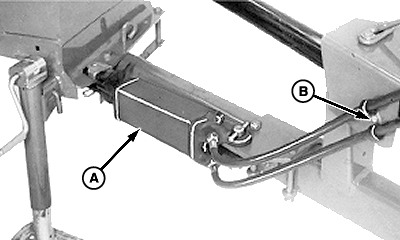

A-Cilindro
B-Perno y contratuerca

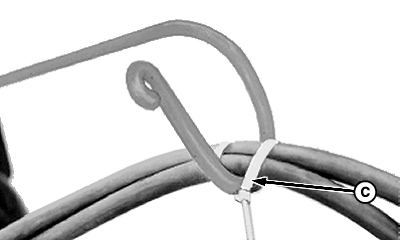

C-Amarra de plástico

OUO6038,000003E -63-11SEP00-1/1
